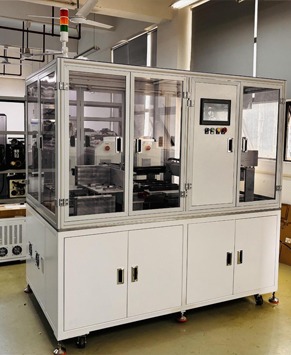

Автоматическая конвейерная установка плазменной очистки

Установка предназначена для плазменной очистки выводных рамок (печатных плат) перед монтажом и разваркой кристаллов, повышая качество и прочность соединений.

  • Одновременная обработка 4 выводных рамок
  • Быстрая переналадка (не более 30 минут)
  • Отсутствие эффекта экранирования
  • Равномерный контакт плазмы со всей поверхностью
  • Высокая степень очистки поверхности
  • Встроенная вакуумная система
  • Сенсорная панель управления со встроенным меню
  • Хранение рецептов обработки

Установка предназначена для плазменной очистки выводных рамок (печатных плат) перед монтажом и разваркой кристаллов, повышая качество и прочность соединений.

Данная установка выполняет плазменную очистку выводных рамок перед операциями монтажа и разварки кристаллов. Процесс улучшает смачиваемость поверхностей контактных площадок и растекаемость клея при монтаже, повышая прочность соединения и стабильность УЗ микросварки.

Установка обрабатывает одновременно 4 выводные рамки с возможностью переналадки под другие изделия за 30 минут максимум.

В отличие от камерных систем с ручной загрузкой, конвейерная установка обеспечивает более высокую степень очистки благодаря отсутствию эффекта экранирования и равномерному контакту плазмы со всей поверхностью рамки. Тестовые замеры показали: угол смачиваемости снизился с ~95° до 18-20°, демонстрируя высокую эффективность.

Размеры вакуумной рабочей камеры558х358х80 мм
Частота ВЧ генератора13,56 МГц
Мощность ВЧ генератора500-1000 Вт
Габаритные размеры установки2000х1200х2000 мм
Электропитание220 В, 1 фаза
Вес1000 кг
Вакуумная системавстроенная
Газовые линии2 (азот, аргон, смесь газов)
Управлениесенсорная панель с меню и хранением рецептов
