Одноосевые поворотные столы серии “ЮЛА” с температурной камерой предназначены для испытания образцов на высокоточное угловое позиционирование, прецизионное угловое вращение с разными профилями ускорения по одной оси, при одновременном воздействии повышенной/пониженной температуры.
Предметом испытаний являются такие изделия, как БИНС, гироскопические приборы, датчики ускорения, МЭМС и др.
Климатическая камера обеспечивает воздействие в широком диапазоне температур от -60°С до 150°С при небольших внешних размерах.
Особенностью данной комплексной установки являются минимальные внешние габаритные размеры, низкий уровень шума, наличие двух соосных технологических отверстий. Возможно исполнение как горизонтальной оси (ЮЛА-110ГТК), так и вертикальной (ЮЛА-110ВТК).
Технические характеристики
| Общие характеристики | ЮЛА-110ГТК | ЮЛА-120 | ||
| Направление оси вращения |
горизонтальная |
вертикальная | ||
| Допустимая нагрузка |
|
|
||
|
Параметры планшайбы*1 |
|
|
||
|
Параметры токосъемных колец*2 |
|
|
||
|
Биение оси |
< ± 2 угл. сек | |||
|
Внешние габаритные размеры |
420*350*340 мм (Ш*В*Г) |
460*380*420 мм (Ш*В*Г) |
||
|
Вес оборудования |
23,5 кг | 30 кг | ||
|
Параметры электропитания |
L+N+PE, ~ 230 В ±10%, 50 Гц, 10 А плавкий предохранитель | |||
|
Динамические характеристики |
||||
|
Угловая скорость (без нагрузки) |
± 2500 °/с | ± 2000 °/с | ||
|
Ускорение (без нагрузки) |
15000 °/с2 | |||
|
Ширина полосы пропускания, (-3 Дб) |
>50 Гц | |||
|
Точностные характеристики |
||||
|
Точность позиционирования |
2 угл. сек. | |||
|
Повторяемость позиционирования |
< 1 угл. сек. | |||
|
Разрешение позиционирования |
< 0,036 угл. сек. | |||
|
Стабильность угловой скорости |
0,001 % | |||
| Разрешение угловой скорости | < 0,0001 °/с | |||
|
Интерфейс управления |
||||
|
Тип коммуникационного разъема |
RJ-45 (Ethernet) | |||
| Тип сетевого протокола | UDP | |||
|
Программное обеспечение |
||||
|
Совместимо с Windows 10/11 (32 и 64-разрядную) |
||||
*1Твердо анодированный алюминий c сеткой резьбовых монтажных отверстий Опционально: индивидуальная планшайба по ТЗ Заказчика.

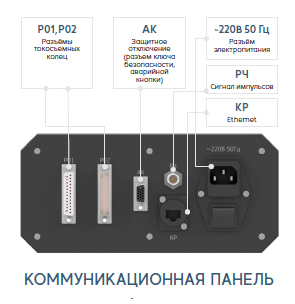

*2Линии токосъемных колец от коммуникационной панели к планшайбе. Опционально: количество линий, параметры линий и типы разъемов по ТЗ Заказчика.
