Одноосевые поворотные столы серии “ЮЛА” предназначены для испытания образцов на высокоточное угловое позиционирование и прецизионное угловое вращение с разными профилями ускорения по одной оси вращения.
Механическая система представляет из себя корпус в форме куба с встроенным серводвигателем прямого привода, абсолютным энкодером с высоким разрешением, прецизионными подшипниками, установленным усилителем/контроллером управления и источником питания.
Одноосевые поворотные столы серии “ЮЛА” имеют моноблочное исполнение, где не требуется никаких дополнительных средств управления, кроме персонального компьютера (ноутбука). Компактность и цельность исполнения оборудования позволяет легко перемещать его при помощи ручек для транспортировки.
Управление оборудованием осуществляется при помощи обычного Ethernet кабеля посредством сетевого протокола UDP, через программу управления, либо при помощи библиотеки исполняемых команд, которая позволяет пользователю легко создать свое программное обеспечение по управлению оборудованием и изделием.
Технические характеристики
| Общие характеристики | ЮЛА-110 | ЮЛА-120 | ЮЛА-140 | ЮЛА-1100 |
| Допустимая нагрузка |
|
|
|
|
|
Параметры планшайбы*1 |
|
|
|
|
|
Параметры токосъемных колец*2 |
|
|
|
|
|
Биение оси |
< ± 2 угл. сек | |||
|
Внешние габаритные размеры |
420*350*340 мм (Ш*В*Г) |
460*380*420 мм (Ш*В*Г) |
660*400*660 мм (Ш*В*Г) |
850*600*850 мм (Ш*В*Г) |
|
Вес оборудования |
23,5 кг | 30 кг | 55 кг | 75 кг |
|
Параметры электропитания |
L+N+PE, ~ 230 В ±10%, 50 Гц, 10 А плавкий предохранитель | 3P+N+PE, ~ 380В±10%, 50 Гц, 32А автоматический выключатель | ||
|
Динамические характеристики |
||||
|
Угловая скорость (без нагрузки) |
± 2500 °/с | ± 2000 °/с | ± 1500 °/с | ± 1000 °/с |
|
Ускорение (без нагрузки) |
15000 °/с2 |
1000 °/с2 |
||
|
Ширина полосы пропускания, (-3 Дб) |
>50 Гц | |||
|
Точностные характеристики |
||||
|
Точность позиционирования |
2 угл. сек. | |||
|
Повторяемость позиционирования |
< 1 угл. сек. | |||
|
Разрешение позиционирования |
< 0,036 угл. сек. | |||
|
Стабильность угловой скорости |
0,001 % | |||
| Разрешение угловой скорости | < 0,0001 °/с | |||
|
Интерфейс управления |
||||
|
Тип коммуникационного разъема |
RJ-45 (Ethernet) | |||
| Тип сетевого протокола | UDP | |||
|
Программное обеспечение |
||||
|
Совместимо с Windows 10/11 (32 и 64-разрядную) |
||||
*1Твердо анодированный алюминий c сеткой резьбовых монтажных отверстий Опционально: индивидуальная планшайба по ТЗ Заказчика.

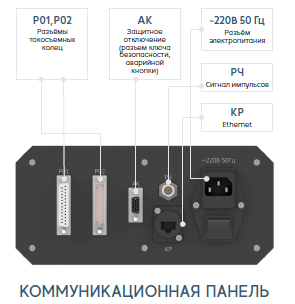

*2Линии токосъемных колец от коммуникационной панели к планшайбе. Опционально: количество линий, параметры линий и типы разъемов по ТЗ Заказчика.
