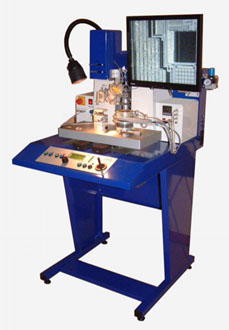

Полуавтоматическая универсальная установка монтажа кристаллов PP6-6

Полуавтоматическая система монтажа кристаллов различными способами: захват и перемещение автоматические, совмещение — оператором по видеосистеме высокого разрешения, точность менее 3 мкм.

  • Мелкосерийное и многономенклатурное производство
  • Пайка кристаллов, эвтектика, монтаж на клей
  • Flipchip, BGA компоненты
  • Лазерные диоды и линейки

Установка предназначена для монтажа кристаллов различными способами. Это полуавтоматическая система, где захват и перемещение компонентов происходят автоматически, а совмещение выполняется оператором с помощью видеосистемы высокого разрешения. Достигаемая точность — менее 3 мкм.

Области применения

  • Мелкосерийное и многономенклатурное производство
  • Пайка кристаллов
  • Эвтектика
  • Монтаж на клей
  • Flipchip
  • BGA компоненты
  • Лазерные диоды и линейки

Опции

  • Инспекционная камера
  • FlipChip совмещение
  • Рабочие столики
  • Инструменты для монтажа
  • Лазерное оплавление
  • Захват с пластины
  • Полностью автоматический цикл
  • УФ и УЗ монтаж
  • Ремонтная станция
  • Offline программирование
Минимальный размер кристалла150х150 мкм
Максимальный размер кристалла40х40 мм
Максимальный размер подложки200х300 мм
Оптический зум10Х, увеличение до 180Х
КамераЦветная CCD высокого разрешения
Монитор17" TFT
ПодсветкаLED
XY основание260x120 мм, разрешение 1 мкм
Монтажное усилие10–700 гр (опция 5 кг)
Вакуум70%
Габариты650х820х1450 мм
Электропитание220 В, 50 Гц, 1 кВт
Вес90 кг
