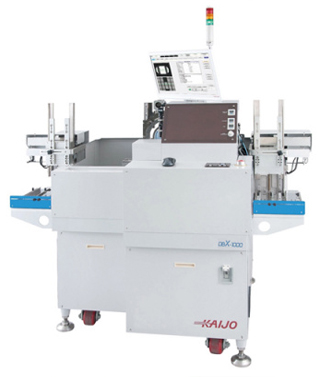

Автоматическая установка монтажа кристаллов на клей DBX-1000

Полностью автоматическая высокопроизводительная установка монтажа кристаллов на клей методом штемпелевания, до 20 000 кристаллов в час.

  • Уникальная компактная конструкция: вертикально размещённый стол для пластин
  • Двухсекционный сборочный стол с независимым перемещением секций
  • Автоматическая загрузка/выгрузка выводных рамок
  • Высокая скорость и точность монтажа кристаллов

DBX-1000 — это полностью автоматическая, высокопроизводительная установка монтажа кристаллов. Уникальная компактная конструкция установки (вертикально размещённый стол для пластин, двухсекционный сборочный стол с независимым перемещением секций и загрузкой/выгрузкой выводных рамок) обеспечивает высокую скорость и точность монтажа кристаллов.

Технология монтажаМонтаж кристаллов на клей. Нанесение клея методом штемпелевания
Производительность0,18 с на кристалл (до 20 000 кристаллов в час)
Точность монтажа XY± 25 мкм, 3s
Точность монтажа Theta± 3°
Рабочая область X220 мм
Рабочая область Y92 мм
Усилие монтажа30–180 г (программируемое)
Длина выводной рамки90–230 мм
Ширина выводной рамки20–100 мм
Толщина выводной рамки0,1–2,0 мм
Диаметр пластиндо 200 мм
Операционная системаWindows
Электропитание200–240 В ±5%, 50–60 Гц, 0,9 kVA
Сжатый воздух0,4 МПа, 30 л/мин
Габариты (ШхГхВ)1750х1080х2050 мм
Вес930 кг
