DBX-1000 это полностью автоматическая, высокопроизводительная установка монтажа кристаллов. Уникальная компактная конструкция установки (вертикально размещенный стол для пластин, двухсекционный сборочный стол с независимым перемещением секций и загрузкой/выгрузкой выводных рамок) обеспечивает высокую скорость и точность монтажа кристаллов.

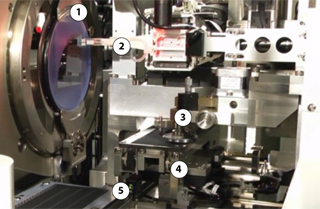

Рабочая зона установки:
1 – Вертикальный держатель пластин
2 - Поворотная рабочая головка
3 - Станция дозирования клея
4 - Разгрузчик
5 - Загрузчик
Технические характеристики DBX1000:
Технология монтажа: Монтаж кристаллов на клей. Нанесение клея методом штемпелевания.
Производительность: 0,18 с на кристалл (до 20 000 кристаллов в час).
Точность монтажа: ± 25 мкм, 3s (XY); ± 3° (Theta).
Рабочая область монтажа: X: 220 мм, Y: 92 мм.
Усилие монтажа: 30-180 г (программируемое).
Габариты выводной рамки: Длина: 90-230 мм/ Ширина: 20-100 мм/ Толщина 0,1-2,0 мм.
Габариты магазина: Длина: 95-235 мм/ Ширина: 30-110 мм/ Высота: 100-175 мм.
Диаметр пластин: До 200 мм.
Операционная система: Windows.
Электропитание: 200-240 В ±5%, 50-60 Гц, 0,9 kVA.
Сжатый воздух: 0,4 МПа, 30 л/мин.
Габариты (ШхГхВ): 1750 х 1080 х 2050 мм.
Вес: 930 кг.
