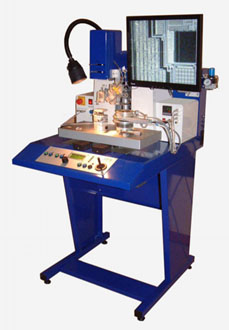

Полуавтоматическая универсальная установка монтажа кристаллов PP6-6



Назначение:

Установка позволяет производить монтаж кристаллов различными способами и представляет собой полуавтоматическую систему, где захват, перемещение и установка компонентов производятся автоматически по заданной программе, а совмещение кристалла и подложки производится вручную оператором с помощью видеосистемы высокого разрешения.

Установка обеспечивает точность монтажа кристаллов менее 3 мкм. Такая точность достигается применением жесткой рамы, вертикального перемещения монтажной головки и наличием моторизованного основания.

Установка имеет программное управление на базе ПК и позволяет программировать и запоминать режимы монтажа (усилие, время, параметры цикла и т.д.).

Модель PP-6 поддерживает работу с пластинами до 200 мм, Waffle и Gelpack.


Области применения:

•мелкосерийное и многономенклатурное производство,

•пайка кристаллов,

•эвтектика,

•монтаж на клей,

•flipchip

•BGA компоненты,

•лазерные диоды и линейки.

Технические характеристики:

•минимальный размер кристалла 150х150 мкм,

•максимальный размер кристалла до 40х40 мм,

•максимальный размер подложки 200х300 мм,

•оптический зум 10Х, увеличение до 180Х,

•цветная CCD камера высокого разрешения,

•17” TFT монитор,

•LED подсветка,

•моторизованное основание XY 260x120 мм с разрешением перемещения 1 мкм,

•вертикальное моторизованное перемещение по Z,

•антивибрационное основание,

•программируемое монтажное усилие 10-700 гр, опция 5 кг,

•программируемо время монтажа,

•программируемый скраббинг,

•режим офсета при монтаже,

•режим FlipChip,

•режим эвтектики в газовой среде,

•матричный режим монтажа,

•программируемый набор температуры,

•габаритные размеры 650х820х1450 мм,

•вакуум 70%,

•электропитание 220В, 50 Гц, 1 кВт,

•вес 90 кг.

Опции:

•инспекционная камера,

•FlipChip совмещение,

•рабочие столики,

•инструменты для монтажа кристаллов,

•лазерное оплавление,

•захват с пластины,

•полностью автоматический цикл,

•УФ и УЗ монтаж,

•ремонтная станция,

•offline программирование.

По ссылке ниже вы можете скачать каталог по оборудованию для монтажа кристаллов, скрайбирования и тестирования в формате *pdf.

Каталог - Оборудования для монтажа кристаллов, скрайбирования и тестирования (JFP)
