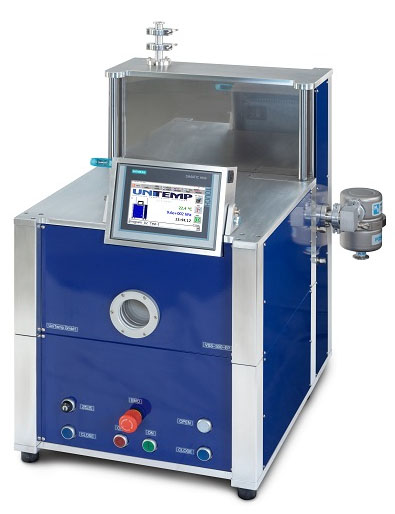

Серия VSS представляет собой высокотемпературную вакуумную печь с увеличенным размером рабочей камеры и позволяет производить обработку изделий размером до 300х300 мм при температуре до +650°С.
Смотровое окно позволяет подключать дополнительное оптическое оборудование для контроля и отслеживания процесса.
Области применения:
•групповое оплавление,
•инертная среда,
•герметизация,
•flipchip,
•IGBT,
•вжигание резистивных паст,
•быстрые термические процессы,
•пайка с флюсом и без него,
•керамика,
•LED и многое другое,
•пайка кристаллов.
Технические характеристики
| Параметр/Модель | VSS-450-300 | |||
| Размер рабочей камеры | 350x350х65 мм(опционально высота камеры до 120 мм) | |||
| Материал камеры | Алюминий | |||
| Тип нагрева | 2х12 шт. ИК ламп, нагрев сверху и снизу, программно выбираемый,3 зоны нагрева | |||
| Массовый расходомер | До 4 шт. | |||
| Максимальная температура | +650°С (до +1000°С опционально) | |||
| Точность поддержания температуры | Менее 1% | |||
| Уровень вакуума | До 3*10-3 мбар (до 10-8 мбар опционально) | |||
| Скорость нагрева | ˃150 К/мин | |||
| Скорость охлаждения | T= 450°C> 200°C: 90 K/мин, T= 200°C> 100°C: 60 K/мин | |||
| Интерфейс | USB | |||
| Контроллер с сенсорным экраном | Simatic с диагональю 7” с возможностью поворота | |||
| Количество программ в памяти контроллера | 0 шт. с 50 сегментами в каждой, программирование и мониторинг процесса | |||
| Рабочие газы | Воздух, азот, кислород, водород, форминг газ, муравьиная кислота. | |||
| Габаритные размеры | 505x690x830 мм | |||
| Вес | 110 кг | |||
| Электропитание | 380 В, 50 Гц, 18 кВт | |||
| Охлаждение | Вода | |||
| Опции |
-дополнительные термопары, - модуль обработки муравьиной кислотой, - дополнительные газовые линии с массовым расходомером, - модуль обработки с водородом, - анализатор влажности и/или кислорода, - вакуумная помпа, - чиллер, - флюсоуловитель, - теплообменник, - пиновые устройства поднятия изделий, | |||
По ссылке ниже вы можете скачать брошюру по вакуумным печам Unitemp в формате *pdf.
