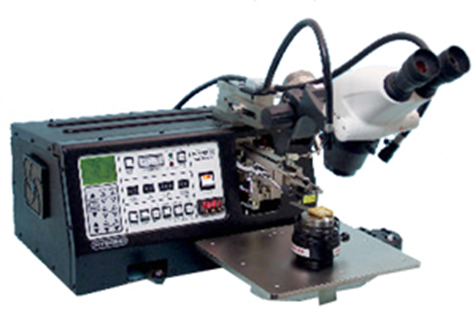

Модель 626 представляет собой установку разварки кристаллов, обладающую особенностью глубокого доступа и формирования большой длины петли и может выполнять шариковую, клиновую разварку, а также разварку отдельных проволочных выводов без подачи проволоки из катушки.
Установка может работать с золотой проволокой диаметром от 18 до 51 мкм при разварке шариком или алюминиевой проволокой диаметром 1276 мкм при разварке клином. Также разварка может производиться и лентой размерами 25х300 мкм.
Модель 626 может применяться для выполнения разварки в таких технологиях как многоуровневые сборки, корпус в корпусе и т.д., где имеются различия по высоте между первым уровнем разварки и последующим, а также для проволочного монтажа чувствительных компонентов, таких как GaAs и др.
Модель 626 оснащена моторизованной подачей и системой зажима проволоки или ленты, что обеспечивает стабильность подачи проволоки и контроль остаточной длины. Конструкция установки позволяет быстро производить смену типа разварки (с шариковой на клиновую) путем замены инструмента и нажатия одной кнопки на генераторе. Модель 626 может оснащаться микроскопом, подсветкой, различными типами манипуляторов, генераторов и монтажных столов.
Так же установка может использоваться для термокомпрессионной сварки.
Отличительные особенности:
- Система контроля монтажного усилия Hybond Soft Touch.
- Сохранение до 100 программ разварки.
- Токорассеивающий защитный корпус.
- Глубокий доступ – 1,34 см.
- Настройка высоты петли.
- Сервопривод оси Z.
- Встроенный температурный контроллер.
- Регулируемый генератор ультразвука.
- Цифровая настройка параметров сварки.
- Счетчик количества выполненных соединений.
- Управление перемещением монтажной головки по оси Z.
Области применения:
- Сборка интегральных микросхем.
- Многоуровневые сборки.
- ChiponBoard.
- Силовые модули.
- LED.
- СВЧ сборки.
Технические характеристики:
- Ультразвуковой генератор с функцией автоподстройки, 62,5 кГц, макс. 0,2/ 2Вт.
- Диапазон времени монтажа проволоки 0-900 мсек.
- Диапазон усилия монтажа 12-250 гр.
- Диапазон температур от комнатной до 250 ºС.
- Диаметр проволоки 12,7-76,2 мкм.
- Размеры монтажной ленты 25,4х510 мкм.
- Монтажные материалы золото, золото с покрытием меди, алюминий.
- Монтажная головка с сервоприводом.
- Сенсор контакта с поверхностью для начала монтажа.
- Перемещение по оси Z – 19 мм.
- Электропитание 220 В, 50-60 Гц, 10 А.
- Габаритные размеры 508х508х630 м.
- Вес 31,8 кг.
