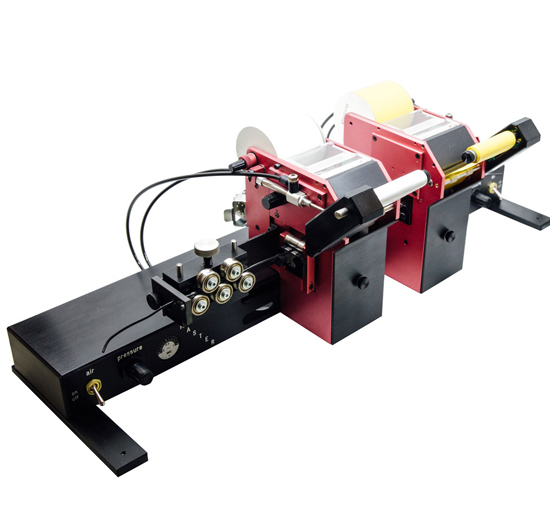

Высокоэффективный электропневматический полуавтомат Z-284 производства компании R+K Loepfe AG (Швейцария) позволяет наносить маркировку методом термотиснения на провода с ПВХ, полиэтиленовой изоляцией, ПВХ и термоусаживаемой трубки.
Наличие двух печатающих головок является одним из важных преимуществ данной модели.
При одновременной работе головок производится одновременная маркировка переднего и заднего концов проводов. Время перенастройки полуавтомата значительно снижается.
Отличительной особенностью данной модели является возможность интеграции в линию мерной резки и/или мерной резки и зачистки кабеля. Возможно автономное использование полуавтомата.
Маркировка наносится нагретыми дисками с выгравированными на них символами через красящую ленту.
Температура печати, усилия тиснение и его время подлежат регулировке.
Процесс термотиснения обеспечивает маркировку высокого качества: отличную читаемость текста, а также устойчивость к истиранию. Шрифт, размер и количество символов определяется используемыми символьными дисками.
Технические характеристики
Наименование модели | Z-284 |
Метод маркировки | термотиснение |
Количество печатающих головок | 2 |
Расстояние между печатающими головками | 23 – 182 мм |
Внешний диаметр провода | 1,5 - 7,0 мм (при автономной работе 15 мм) |
Диаметр трубки |
1,5 - 10 мм |
Высота маркируемых символов при печати на трубке | 2 мм |
Высота наносимых символов | 1,2 мм, 1,5 мм, 1,6 мм, 1,7 мм, 1,8 мм, 2,0 мм, 2,1 мм, 2,3 мм |
Максимальное количество печатающих символов в надписи | 24х2 |
Наносимые символы |
латиница, кириллица (для символов размером 1,5 мм, 1,6 мм, 1,8 мм, 2,5 мм), арабские цифры,спец.знаки |
Длительность цикла маркировки | 1-3 сек |
Давление сжатого воздуха | 7 бар |
Электропитание |
220 В / 50Гц |
Габаритные размеры |
635х280х200 мм (печатающий блок) 380х270х75 мм (блок управления) |
Вес |
8,5 кг (печатающий блок) 5,5 кг (блок управления) |
