Резка и зачистка провода сечением до 300 мм²

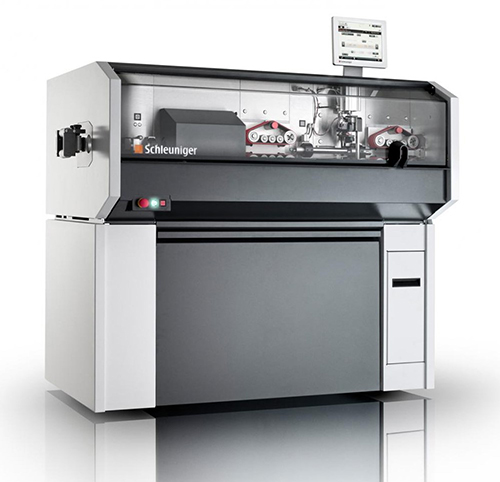

Автомат резки и зачистки провода MegaStrip 9650 предназначен для мерной резки и зачистки проводов и кабелей самой разнообразной конструкции. Производитель оборудования – компания Schleuniger Швейцария.

MegaStrip 9650 – это универсальный, многофункциональный автомат в стандартной комплектации способный обрабатывать провода и кабели сечением до 120 мм² и диаметром до 35 мм. Опционально возможна обработка кабелей сечением до 300 мм². В зависимости от конфигурации автомат может обрабатывать силовые провода, сложные коаксиальные кабели и провода с несколькими слоями изоляции типа ПВС.

Мощные сервоприводы обеспечивают высокую скорость подачи и мощное усилие стягивания изоляции. Интеллектуальный блок управления гарантирует короткое время цикла, высокую точность и повторяемость получаемых заготовок. Программируемая подвижная режущая головка, на которую можно одновременно установить несколько комплектов режущих и зачищающих ножей, способна обрабатывать провода и кабели с несколькими слоями изоляции за один цикл. Блок вращающихся ножей позволяет с двух сторон ступенчато обработать самые сложные по конструкции коаксиальные и экранированные кабели в автоматическом режиме.

Автомат MegaStrip 9650 доступен в 2 основных конфигурациях:

MegaStrip 9650 M (подвижная режущая головка со сменными комплектами ножей)
MegaStrip 9650 MR (M + дополнительный блок вращающихся ножей)

Каждая конфигурация машины скомпонована так что бы обеспечить качественную обработку максимально широкой номенклатуры проводов и кабелей. Автомат оснащен большим количеством интерфейсов для подключения различного вспомогательного оборудования для подачи, маркировки провода и сбора готовых заготовок.

Варианты обработки:

Мерная резка


Мерная резка, полная или частичная зачистка


Автоматическая зачистка внешней оболочки и внутренних проводников


Зачистка оболочки кабелей с большим количеством внутренних проводников


Ступенчатая зачистка


Ступенчатая зачистка экранированных кабелей


Зачистка внешней оболочки и внутренних проводников и «оконная» зачистка оболочки


Удаление изоляции за несколько проходов


Зачистка, подрезка проводов на разную длину


Маркировка проводов


Возможности оборудования

Сечение обрабатываемых проводов
Стандартно до 120 мм²
Опционально до 240 – 300 мм²
В зависимости от типа кабеля
Максимальный внешний диаметр35 мм
Длина резки
Стандартный режим: от 150 до 999 9999 мм
Работа с двумя каплеструйными принтерами: от 225 до 999 9999 мм
Короткий режим:<150 мм
Работа с двумя каплеструйными принтерами
Длина зачистки <999 999 мм
Длина снятия изоляции
Левая сторона: макс. 220 мм стандартно
Макс. 300 мм (с 2 двумя принтерами)
Правая сторона: макс. 360 мм стандартно
Скорость подачи проводаДо 3 м/с
Установка ножей
Быстросменный картридж для ножей в конфигурации:
2 ножа шириной по 56 мм
4 ножа шириной по 28 мм
Нож шириной 56 мм + 2 ножа шириной по 28 мм
Другие комбинации по запросу
ИнтерфейсыRS232, USB, Ethernet, подключение податчика, до двух маркировщиков, сборщика провода, ножная педаль
Электропитание2L + N — 200–240 В (AC)
Сжатый воздух6 бар
Габаритные размеры1590х1030х1365 мм
Вес
М: 435 кг
MR: 463 кг
