Резка и зачистка провода сечением до 20 мм²

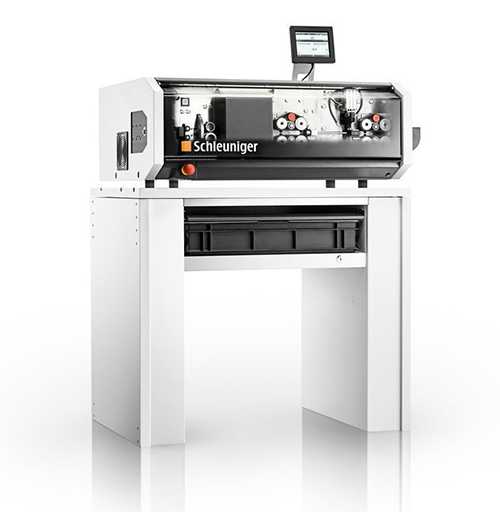

Серия настольных автоматов MultiStrip 9480 предназначена для мерной резки и зачистки проводов и кабелей самой разнообразной конструкции. Производитель оборудования – компания Schleuniger Швейцария.

Серия включает в себя шесть модификаций модели MultiStrip 9480, способных обрабатывать провода и кабели сечением до 20 мм² и внешним диаметром до 12,5 мм. В зависимости от модификации автоматы серии могут выполнять следующие операции:

Резка и зачистка одножильных проводов с единой и многопроволочной жилой

Резка, зачистка оболочки и зачистка внутренних жил проводов с несколькими слоями изоляции типа ПВС, ШВВП.

Резка и ступенчатая зачистка коаксиальных и микрокоаксиальных кабелей.

Резка, зачистка и продольное разрезание жил плоского шлейфа.

Подача провода на обработку осуществляется подающими ремнями. Для прорезания элементов кабеля используется высокоточный блок вращающихся ножей или многопозиционная режущая головка со специальной быстросменной системой замены ножей. Направляющие провода с магнитной фиксацией также способствуют быстрой настройке машины.

MiltiStrip 9480 управляется с помощью 5,7-дюймового цветного сенсорного экрана и базового программного обеспечения Schleuniger S.ON. Все настройки производятся с панели управления и не требуют наличия специальных навыков.

Каждая машина может быть легко сопряжена с обширной линейкой дополнительного оборудования Schleuniger для создания полностью автоматической линии по обработке провода.

Возможности оборудования

Модификации и их возможностиSMMRRSRSXRX
Резка и зачистка одножильного провода++++++
Резка и зачистка оболочки и внутренних жил многожильного провода-+++++
Обработка экранированных кабелейWW++++
Обработка коаксиальных кабелейWWW+++
Обработка микрокоаксиальных кабелей----++
Маркировка++++++
Подача и сборка провода и кабеля++++++

Возможно - "+", не возможно - "-", возможно с ограничениями - "W"

Технические характеристики

Сечение обрабатываемых проводов
S/M/MR/RS - макс. 20 мм²
RSX/RX макс. 6 мм²
Максимальный внешний диаметр
S/M/MR/RS макс. 12,5 мм
RSX/RX макс. 6,5 мм
Длина резки
S/M/MR/RS: 59 – 1 000 000 мм
RSX/RX: 21.5 – 1 000 000 мм
Длина резки без опции коротких проводов
S/M/MR/RS: 8 - 59 мм
RSX/RX: 8 – 21,5 мм
Длина зачистки0,1 – 1 000 000 мм
Длина снятия изоляции
Левая сторона:S/M/MR: 95 мм
RS/RSX: 95 мм
RX: 17,3 мм
Правая сторона:S/M/MR: 195 мм
RS/RSX: 135 мм
RX: 40,3 мм
Интерфейсы
Стандартно: 2xUSB, 2xEthernet, подключение податчика, маркировщика, сборщика провода.
Опционально: 5 дополнительных SMI (Schleuniger Machine Interface) для до 2 систем маркировки, различных периферийных устройств и цепей аварийной остановки оборудования.
Электропитание220 В, 50/60 Гц
Сжатый воздух
S/M/MR: макс. 7 бар опционально,
RS/RSX/RX: макс. 7 бар
Габаритные размеры
S/M: 734x698x333 мм
MR/RS/RSX: 934х698х333 мм
RX: 734х698х333 мм
Вес
S: 80 кг
М: 86 кг
MR: 89 кг
RS/RSX: 95 кг
RX: 72 кг
