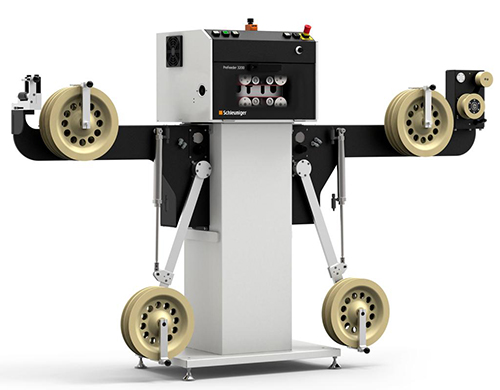

Тянущее электропневматическое устройство PreFeeder 3200 предназначено для вытягивания провода и кабеля из отдельно стоящих катушек и барабанов.
Для обеспечения нормальной работы устройства барабан с проводом должен иметь возможность вращаться вокруг собственной оси.
Система доступна с различными системами аккумуляторов провода:
• Аккумулятор с выходным маятниковым рычагом для высокоскоростной подачи провода
• Аккумулятор со входным и выходным маятниковыми рычагами для плавного ускорения барабана с проводом.
• Аккумулятор с отдельным оптическим устройством контроля для подачи жестких кабелей
Технические характеристики
| Максимальный внешний диаметр провода | 35 мм | ||
| Усилие вытягивания провода | До 350 H | ||
| Скорость подачи провода | От 0 до 2,5 м/сек | ||
| Вместимость аккумулятора провода |
1800 мм с двумя маятниковыми рычагами
900 мм с одним маятниковым рычагом (зависит от жесткости провода)
|
||
| Сжатый воздух | 6 бар | ||
| Электропитание | 220 В, 50 Гц | ||
| Масса | 870 кг | ||
| Размеры (Д×Ш×В) |
710x560x1,400 мм – базовое устройство
1400x560x1400 с выходным аккумулятором
2090x 600x1400 мм со входным и выходным аккумуляторами
410x310x1040 мм – устройство оптического контроля
|
Вес |
150 кг – базовое устройство
20 кг – входной аккумулятор
20 кг – выходной аккумулятор
10 кг – внешнее устройство оптического контроля
|
