Установка для проведения испытаний при повышенной и пониженной температуре предназначена для проверки электронных компонентов и модулей при различных температурах. Специальный раструб (термочаша или термоколпак) устанавливается над микросхемой или электронным модулем и на нее подается сжатый воздух в диапазоне температур от -65 до +150 °С. Затем проверяется работоспособность изделия.
Установка представляет собой передвижное основание и мобильный раструб подачи воздуха. Система оснащена устройством охлаждения, а также устройством нагрева воздуха, специальными термочашами с разными внутренними диаметрами, термоколпаком, периферийными устройствами подключения, термоковриками, сенсорной панелью управления режимами испытаний.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Диапазон воспроизводимых температур*:-70…+225 °C (-80°C опция).
- Скорость перехода (-55°C /+85°C) *:~30 с.
- Скорость перехода (+125°C /-55°C) *: ~30 с.
- Точность поддержания температуры: ±1,0… ±2,0°C (в диапазоне -65…+150°C).
- Отклонение температуры от заданного значения, не более, ⁰С: – 65 ÷ +100 ⁰С (± 2), свыше +100 ⁰С (± 3).
- Точность установки температуры: ±0,1 °C.
- Расход воздуха при тестировании: 1,9…8,5 л/с.
- Температурные датчики: Тип K.
- Контроль температуры: по встроенному датчику (в сопле) или по внешнему датчику (K-тип).
- Габаритные размеры (ШхГхВ): 620х1000х1060 мм.
- Вес (нетто): 225 кг.
- Максимальный вылет кронштейна с термоголовкой: 1500 мм.
- Максимальная/минимальная высота без термочаши: 1560/790 мм.
- Диаметр термочаши (внутренний): 137 мм.
- Опционально возможно изготовление в соответствии с требованием Заказчика.
- Хладагенты: экологически чистые и безопасные.
- Уровень шума: макс. 60 дБ.
- Электропитание: 1 фаза, 220В, 50 Гц, 40 А, 4.5 кВт.
- Требования к сжатому воздуху:сухой чистый воздух (содержание твердых частиц не более 0,1мг/м³, размер твердых частиц не более 0,1 мкм, точка росы не более -30 °C) - давление 6,2…7,6 бар, расход не менее 15 л/с.
- Требования к окружающей среде: Температура +5…+40°C (номинальная +23 °C).
- Влажность 0…60% отн.вл. (номинальная 45% отн.вл.).

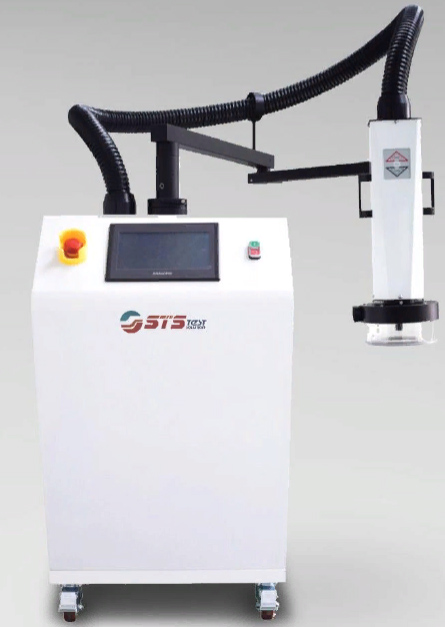

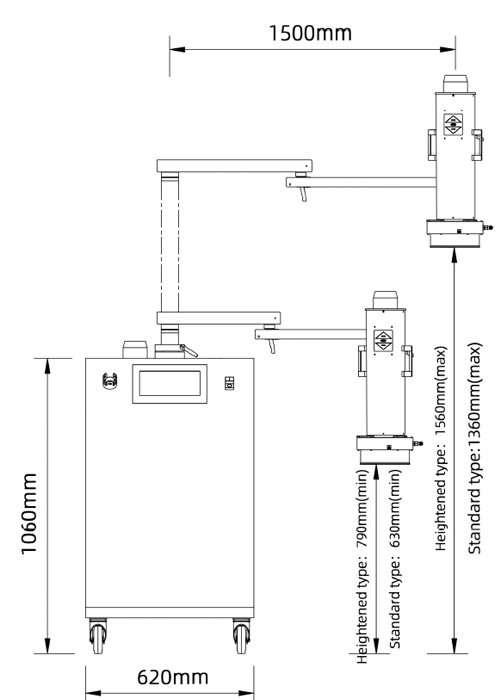

Основные габаритные размеры мобильной температурной системы SX-80AX10S
- Интерфейсы: RS-232, LAN порт
- Исполнение:Основной блок с компрессорной установкой, панелью управления, кронштейном и термоголовкой смонтирован на единой базе. Перемещение осуществляется с помощью антистатических колес, имеющих функцию фиксации.
- Управление:Контроллер, управление с помощью сенсорного дисплея.
- Панель управления на основном блоке.
- Возможность задания циклов, воспроизведение предустановленных тестов, запись, архивирование и просмотр тестов на встроенный жесткий диск
- Дополнительные опции (входят в комплект поставки):Термоковрик – 1 шт.
*измерение температуры по встроенному датчику на выходе воздушного потока.
**рекомендуется отдельный компрессор сжатого воздуха (включается в комплект поставки по запросу Заказчика)
