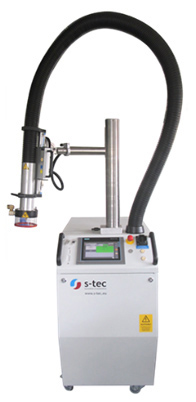

Мобильные температурные систему модели TSR 2252 LN предназначены для проведения быстрых и точных температурных испытаний электронных компонентов, датчиков, модулей и готовых изделий в процессе их разработки и производства.
Преимущества данных систем перед стандартными температурными камерами в быстроте создания температуры в диапазоне -80…+225 °C посредством подачи холодного или горячего сухого воздуха в зону испытаний и ее локальном воздействии на объект тестирования.

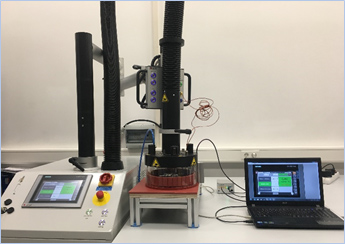

С помощью данных систем возможно проведение температурных циклов на небольшом ограниченном участке изделия, вся остальная поверхность изделие изолируется от воздействия температуры специальными термоизоляционными ковриками. Также дополнительно можно использовать систему TSR 2252 LN для проведение следующих видов испытаний: термоциклирование, тепловой удар, определение характеристик полупроводниковых приборов и других электронных компонентов при воздействии на них температур на функциональных тестерах.
Область применения мобильных температурных систем:
-Разработка и производство микроэлектроники
-Автомобильная промышленность
-Авиастроение
-Аэрокосмическая промышленность
-Производство сенсоров
-Телекоммуникация
-Производство оптоволокна
-Тестирование
Основные преимущества мобильной температурной системы TSR 2252 LN:
-Диапазон воспроизводимых температур: -80…+225°C
-Высокая скорость при переходах:(-75°C /+225°C) ~15 сек; (+125°C /-55°C) ~8 сек
-Система разморозки, встроенный осушитель воздуха
-Не требуется LN2 и CO2
-Низкий уровень шума при охлаждении
-Встроенная компрессорная установка с безопасными фреонами
-Постоянный контроль температуры
-Мобильность и гибкость при тестировании
-Быстрая смена аксессуаров (термоголовка, термоколпак, термокамера)
-Панель с сенсорным управлением Siemens TP177/277
-Интерфейсы: USB, RS-232, TCP, GPIB 488.2
-Сделано в Германии, 100% немецкое качество
Технические характеристики мобильной температурной системы TSR 2252 LN:
-Диапазон воспроизводимых температур: -80…+225 °C (опционально +350 °C)
-Скорость перехода (-75°C /+225°C): ~20 с
-Скорость перехода (+125°C /-55°C): ~10 с
-Точность поддержания температуры: ±1,0 °C
-Точность установки температуры: ±0,1 °C
-Расход воздуха при тестировании: 2,0…10 л/с
-Температурные датчики: Тип T, K
-Габаритные размеры (ШхГхВ): 560х920х1040 мм
-Вес (нетто/брутто): 225 кг/300 кг
-Максимальный вылет кронштейна с термоголовкой: 1400 мм
-Максимальная/минимальная высота*: 1360/440 мм
-Диаметр термочаши (стандартный): 88,9 мм (3,5”), 114,3 мм (4,5”),139,7 мм (5,5”)
-Уровень шума: макс. 53 дБ
-Электропитание: 3L/N/PE, 400В, 50 Гц, 16 А
-Макс. потребляемая мощность: 5 кВА
-Требования к сжатому воздуху: Давление 6…8 бар
-Расход не менее: 10 л/с
-Точка росы не более: 0 °C (при давлении 6,5 бар)
-Температура воздуха: +20…+25 °C
-Требования к окружающей среде:
-Температура: +5…+40 °C (номинальная +23 °C)
-Влажность: 0…60% отн.вл. (номинальная 45% отн.вл.) *высота от пола до нижней кромки термочаши

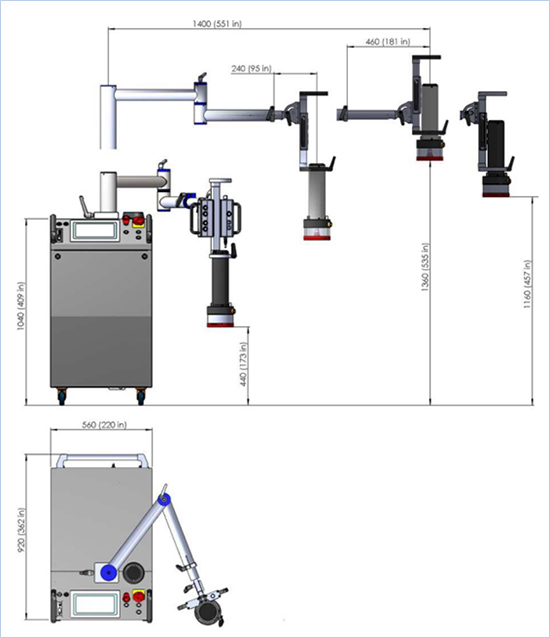

Основные габаритные размеры мобильной температурной TSR 2252 LN
