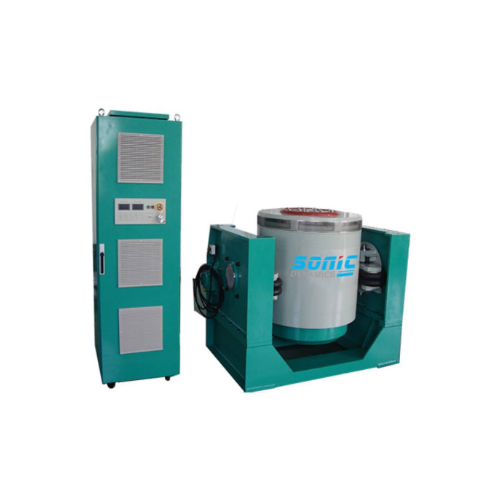

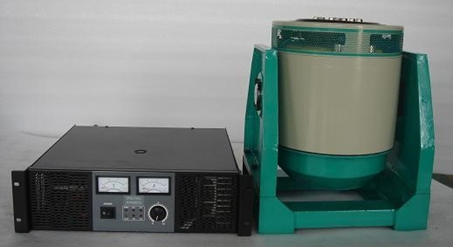

Вибростенды фирмы SONIC DYNAMICS КНР предназначены для испытаний на вибропрочность и виброустойчивость в самых разных отраслях промышленности.
Вибрационные системы могут быть оснащены расширительными и скользящими столами, а также совмещены с температурными и климатическими камерами.
Стандартная платформа оснащена высокоэффективным амортизатором с подушкой безопасности, благодаря чему вибрация, передаваемая на здание, сводится к минимуму. В большинстве случаев нет необходимости в дополнительном фундаменте.
| Модель вибростенда | S011-120M | S031-150M | S061-230M | S101-240M | S201-335M | S201-335 |
| Номинальное усилие, синус (кН) | 1 | 3 | 6.7 | 10.8 | 21.5 | 23.5 |
| Номинальное усилие, удар (кН) | 2 | 5.8 | 13.5 | 32 | 43 | 47 |
|
Диапазон частот (Гц) |
5-6000 | 5-4000 | 5-3000 | 5-2800 | 5-3000 | |
|
Макс. ускорение, (G) |
65 | 100 | 115 | 100 | ||
|
Макс. скорость (м/с) |
1,6 | 1,8 | 2 | |||
|
Макс. амплитуда перемещения, (мм) |
38 | 48 | 51 | |||
|
Макс. статическая нагрузка (кг) |
70 | 120 | 300 | |||
|
Диаметр арматуры (мм) |
120 | 150 | 230 | 240 | 335 | |
|
Масса подвижной части (кг) |
1.5 | 3 | 6.9 | 11 | 18 | 24 |
|
Усилитель мощности |
SPA102B | SPA302 | SPA602B | SPA-103C | SPA-203A | |
|
Выходная мощность (кВА) |
1 | 3 | 6 | 10 | 20 | |
|
Потребляемая мощность (кВА) |
3 | 5.7 | 17.5 | 22 | 42 | |
|
Вентилятор |
ACU751 | ACU402 | ACU752 | |||
|
Мощность(кВт) |
0.75 | 4 | 7.5 | |||
|
Расход воздуха (м3/с) |
0.1 | 0.18 | 0.33 | 0.46 | ||
|
Диаметр воздуховода (мм) |
120 | 200 | ||||
| Модель вибростенда | S301-340 | S502-445 | S702LS3-450M | |||
| Номинальное усилие, синус (кН) | 29.4 | 37.2 | 49 | 58.8 | 68.6 | |
| Номинальное усилие, удар (кН) | 58.8 | 74.5 | 98 | 117.6 | 137 | |
|
Диапазон частот (Гц) |
5-3000 | 5-2800 | 1-2600 | |||
|
Макс. ускорение, (G) |
100 | 115 | 100 | |||
|
Макс. скорость (м/с) |
2 | |||||
|
Макс. амплитуда перемещения, (мм) |
51 | 100 | ||||
|
Макс. статическая нагрузка (кг) |
500 | 1000 | ||||
|
Диаметр арматуры (мм) |
340 | 445 | 450 | |||
|
Масса подвижной части (кг) |
30 | 50 | ||||
|
Усилитель мощности |
SPA-303A | SPA-403A | SPA-503A | SPA-603A | SPA-703A | |
|
Выходная мощность (кВА) |
30 | 40 | 50 | 60 | 70 | |
|
Потребляемая мощность (кВА) |
56 | 76 | 56 | 125 | ||
|
Вентилятор |
ACU752 | ACU153 | ACU223 | |||
|
Мощность(кВт) |
7.5 | 15 | 22 | |||
|
Расход воздуха (м3/с) |
0.46 | 1.1 | 1.25 | |||
|
Диаметр воздуховода (мм) |
200 | |||||
