21.10.2025

Установка плазменной очистки

Уважаемые коллеги, наша компания сообщает об успешном запуске на производстве одного из наших заказчиков автоматической конвейерной установки плазменной очистки выводных рамок и подложек производства Китай.

Данная установка предназначена для выполнения плазменной очистки выводных рамок (печатных плат) перед операциями монтажа и разварки кристаллов для повышения качества и прочности соединений. Плазменная очистка улучшает смачиваемость поверхностей контактных площадок, улучшая растекаемость клея перед монтажом кристалла и повышая прочность соединения и стабильность процесса при УЗ микросварке. Установка позволяет производить одновременную обработку 4-х выводных рамок и имеет возможность быстрой переналадки под другие изделия (не более 30 мин).

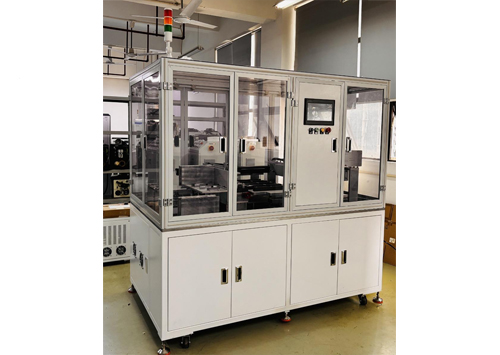

Автоматическая конвейерная установка плазменной очистки

В отличие от типовых систем плазменной очистки камерного типа с ручной загрузкой изделий, данная конвейерная установка позволяет добиться более высокой степени очистки поверхности после обработки за счёт отсутствия эффекта экранирования, возникающего при групповой загрузке рамок в камерные установки в специальной оснастке (магазинах), а также за счёт более равномерного контакта плазмы со всей поверхностью выводной рамки. Тестовые замеры угла смачиваемости при обработке в плазме на данной установке показали, что перед обработкой угол смачиваемости поверхности составлял в среднем 95 градусов, а после обработки — 18–20 градусов, что говорит о высокой степени эффективности данного конструктива и дизайна установки.

Результаты плазменной очистки

Основные технические характеристики установки

  • размеры вакуумной рабочей камеры 558×358×80 мм
  • ВЧ генератор 13,56 МГц
  • мощность ВЧ генератора 500–1000 Вт
  • габаритные размеры установки 2000×1200×2000 мм
  • электропитание 220 В, 1 фаза
  • вес 1000 кг
  • встроенная вакуумная система
  • 2 газовые линии (азот, аргон, смесь газов)
  • сенсорная панель управления со встроенным меню и хранением рецептов

Конвейерная установка плазменной очистки на производстве

Более подробное описание оборудования вы можете получить, обратившись по телефону +7 (499) 653-80-83 или отправив запрос по электронной почте.
