19.06.2025

Монтаж шариков припоя

Уважаемые коллеги, наша компания сообщает об успешном начале поставок в Россию автоматических установок лазерного монтажа шариков припоя производства Китай.

Данные автоматические лазерные комплексы предназначены для установки и фиксирования припойных шариков различных материалов и диаметров с помощью микросекундного лазерного импульса с их поштучной подачей на контактные площадки образца/изделия.

Области применения

  • бампирование пластин, рамок, подложек, плат и кристаллов
  • технологии Flip Chip монтажа кристаллов
  • производство BGA микросхем
  • технологии 3D корпусирования и др.

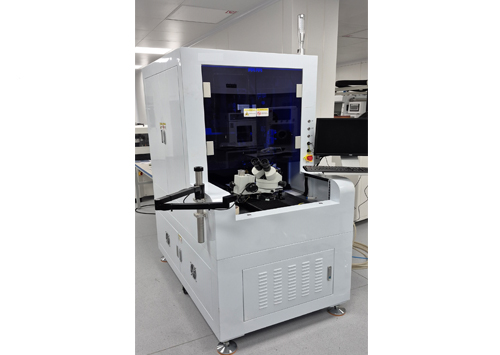

Автоматическая установка лазерного монтажа шариков припоя

Основные технические характеристики установок данной серии

  • рабочая зона до 350×350 мм
  • диапазон диаметров шариков припоя 60–760 мкм
  • материалы шариков припоя SnPb, AgSn, AuSn, SnAgCu и др.
  • точность монтажа шариков ±5 мкм
  • скорость монтажа свыше 3-х шариков в секунду в зависимости от диаметра и параметров процесса
  • линейные приводы по осям перемещения
  • мощность лазера до 100 Вт (охлаждение воздушное)
  • возможность комбинирования нескольких лазеров в одной установке
  • длина волны Fiber laser 1064 нм
  • электропитание 220 В, 1 фаза
  • гибкость в изготовлении технологической оснастки для изделий заказчика

Принцип работы установки монтажа шариков припоя

Принцип работы установок основан на подаче шариков через специальную рабочую головку. Шарик в нужный момент подаётся из заполненной ими ёмкости в специальный капилляр (рабочий инструмент), подобранный в соответствии с диаметром шарика. По команде с управляющего ПО установка подаёт микроимпульс лазерного излучения через капилляр, и в этот момент производится небольшое, но достаточное расплавление шарика, за счёт которого он фиксируется на контактной площадке изделия. При этом форма шарика не повреждается, а также отсутствует негативное воздействие лазерного излучения на контактную площадку.

Установка шариков припоя на контактные площадки

Преимуществами данной технологии монтажа шариков припоя являются широкий диапазон материалов и диаметров шариков, отсутствие необходимости их дополнительного оплавления в печи после установки на контактные площадки, отсутствие необходимости флюсования контактных площадок, отсутствие необходимости промывки после операции установки шариков.

Установка лазерного монтажа шариков припоя на производстве

Первые подобные установки успешно поставлены нами и запущены на предприятиях в г. Зеленоград и в г. Новосибирск. Установки будут использоваться заказчиками как для бампирования пластин, так и для ремонта и восстановления отдельных чипов по технологии Flip Chip монтажа.

Готовые изделия после монтажа шариков припоя
