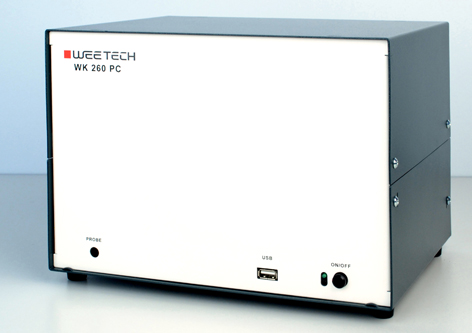

Низковольтный тестер проводного монтажа WK260 PC

Артикул: WK260 PC · Производитель: Weetech · Наличие: под заказ

Бюджетная система измерения электрических параметров и функционального контроля: прозвонка, измерение номиналов компонентов и подача напряжения при контроле жгутов, печатных плат, блоков и изделий в сборе.

  • Скорость до 4000 точек в секунду на замыкание
  • Расширение до 20 000 тестовых точек
  • Без контроля изоляции — дешевле и быстрее аналогов
  • Управление через ПО IVISion Studio
Официальный представитель Weetech в России и странах СНГ — поставка «под ключ» с адаптерами и оснасткой под разъёмы заказчика

WK260 PC — оптимальное решение для тестирования жгутов и электронных компонентов, когда не требуется проверка сопротивления изоляции. Именно отказ от высоковольтного контура делает систему заметно дешевле и быстрее: скорость тестирования достигает 4000 точек в секунду на замыкание.

Управление через компьютер обеспечивает удобство при программировании сложных сценариев тестирования с помощью программного обеспечения IVISion Studio. Неисправности отображаются графически и быстро локализуются в тестируемом изделии; предусмотрен специальный режим устранения дефектов.

Что проверяет

  • Целостность и разобщённость проводников на соответствие документации или эталонному изделию.
  • Сопротивление проводников — двух- или четырёхпроводное измерение.
  • Номиналы компонентов: резисторы, конденсаторы, диоды.
  • Функциональный контроль: запитывание активных элементов и выполнение сложных алгоритмов проверки.

Отличительные особенности

  • Высокая скорость тестирования за счёт транзисторной матрицы и современных алгоритмов.
  • Подключение внешнего напряжения до 50 В.
  • Расширение до 20 000 тестовых точек в распределённой архитектуре.
  • Высокая гибкость: каждый пин может быть идентифицирован по-разному, в зависимости от выбранного оператором действия.
  • 4-контактное измерение по методу Кельвина: 32 канала и 32 точки обратной связи на одном модуле.
  • Мультимедийные подсказки оператору и настраиваемое содержание отчётов.
Разъёмы и модули коммутации WK260 PC
Разъёмы и модули коммутации на задней панели

Скорость тестирования на замыканиедо 4000 точек/с
Скорость тестирования на обрывдо 1000 точек/с
Число тестовых точекдо 20 000
Внешнее напряжениедо 50 В
Измерение сопротивления2- и 4-проводное (метод Кельвина), 32 канала на модуль
Контроль сопротивления изоляциине предусмотрен — при такой задаче применяется W434 или W454
