Система контроля монтажа ТЕСТ-9110-VXI «Полёт»

Артикул: ТЕСТ-9110-VXI · Производитель: ИнформТест · Наличие: под заказ

ТЕСТ-9110-VXI «Полёт» — российская модульная система автоматизированной проверки и контроля электрических параметров кабельно-проводниковой продукции. Система построена на международном стандарте VXI, все её компоненты производятся полностью в Российской Федерации, внесена в реестр российской промышленной продукции Минпромторга и в Госреестр средств измерений.

Полностью российское производство — реестр Минпромторга и Госреестр СИ
От 100 каналов с масштабированием до тысяч тестовых точек
Испытание изоляции до 1050 В
ПО АФК-9110 — программы контроля без программиста

Запросить коммерческое предложение Позвонить менеджеру

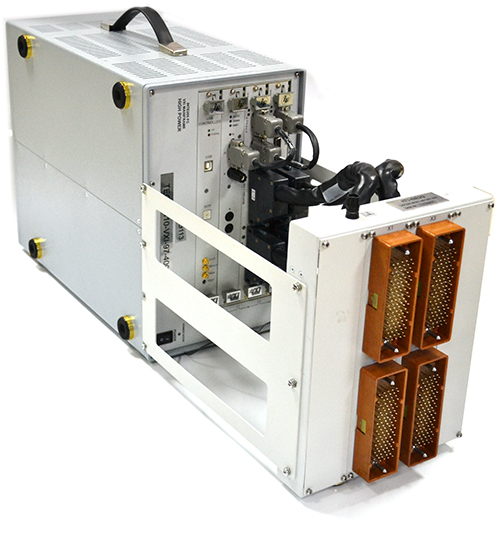

Источник изображения — сайт производителя informtest.ru, разрешение на использование получено

Это делает систему применимой там, где к оборудованию предъявляются требования по происхождению и по метрологическому статусу: закупки по 44-ФЗ и 223-ФЗ, гособоронзаказ, программы импортозамещения, объекты с ограничениями по зарубежным комплектующим. Результаты контроля, выполненного средством измерений утверждённого типа, принимаются как метрологически достоверные — отдельная аттестация рабочего места не требуется.

Система применяется для контроля кабельных сетей, несмонтированных печатных плат, качества монтажа электрических блоков перед первым включением и качества изготовления сложных жгутов. За счёт автоматизации проверки сокращается время производственного цикла изготовления жгутов.

Что выполняет система

Контроль качества жгутов и соединений — целостность и разобщённость цепей.
Воспроизведение и измерение напряжения и силы постоянного и переменного тока, в том числе среднеквадратических значений.
Измерение сопротивления постоянному току, сопротивления цепи и сопротивления изоляции.
Проверка электрической прочности изоляции.
Измерение электрической ёмкости.
Проверка целостности p-n перехода.
Режим активного щупа для маркировки сложных кабелей и жгутов.

Конфигурация и масштабирование

Минимальный вариант системы состоит из 100 каналов. Далее «Полёт» свободно масштабируется: с шагом 100 каналов при использовании коммутатора ВВК6 и с шагом 200 каналов при использовании коммутатора ВВК5.

По желанию потребителя система комплектуется коммутационной панелью для связи с объектом контроля — стандартной или заказной, по техническому заданию. Это позволяет сохранить имеющийся комплект переходных кабелей при замене старой системы контроля на ТЕСТ-9110-VXI.

Варианты исполнения

Мобильное исполнение.
Стационарное исполнение.
Расширенное исполнение.
Специализированное исполнение по техническому заданию заказчика.

Программное обеспечение АФК-9110

Система управляется программным обеспечением верхнего уровня АФК-9110 собственной разработки производителя. В отличие от аналогов, АФК-9110 не требует программиста для написания программ контроля — все работы выполняет технолог цеха. Это заметно сокращает срок подготовки производства.

Мониторинг внутреннего состояния системы и её модулей: при обнаружении дефекта программа указывает оператору неисправный модуль и подсказывает причину.
Набор циклограмм для создания собственных тестовых алгоритмов.
Установка и контроль электрических параметров тестирования через интерфейс программы.
Описание цепей и импорт списков цепей из форматов PCAD 4.5, ORCAD и ACCEL ASCII.
Всё описание проверок хранится в едином файле; целостность контролируется контрольной суммой CRC32, видимой оператору, — удобно для учёта файлов проверок на предприятии.
Файл проверок может быть защищён паролем: без него доступно только исполнение, изменения закрыты.
Режим симуляции — программа исполняется без выхода на аппаратуру, для проверки корректности описаний.

Документы

На поставляемое исполнение системы предоставляются описание типа средств измерений, свидетельство об утверждении типа, методика поверки и выписка из реестра Минпромторга. Комплект документов передаётся заказчику вместе с оборудованием и используется при аттестации рабочего места и при подтверждении требований к происхождению продукции в закупочных процедурах.

Нужна поставка по 44-ФЗ или ГОЗ?

Подготовим коммерческое предложение и комплект документов с учётом требований к происхождению и метрологическому статусу оборудования.

Позвонить: +7 (499) 653-80-83 Написать на почту

Форм-фактор / интерфейс	VXI / Ethernet
Число каналов	от 100, с шагом 100 (коммутатор ВВК6) или 200 (коммутатор ВВК5)
Воспроизведение постоянного напряжения	от 1 до 1050 В; погрешность ±2 % (от 1 до 10 В), ±1 % (свыше 10 до 1050 В)
Воспроизведение переменного напряжения 50 Гц	от 100 до 750 В; погрешность ±5 %
Воспроизведение постоянного тока	от 5 до 2000 мА; погрешность ±0,5 %
Измерение постоянного напряжения	±10, ±100, ±700 В; погрешность ±0,5 %
Измерение переменного напряжения 50 Гц	от 1 до 700 В; погрешность ±5 %
Измерение сопротивления, двухпроводная схема	от 0,1 до 5·10⁸ Ом; погрешность от ±0,5 до ±10 % в зависимости от диапазона
Измерение сопротивления, четырёхпроводная схема	от 0,01 до 5·10⁸ Ом; погрешность от ±0,2 до ±10 %
Измерение сопротивления изоляции	от 0,1 до 1000 МОм
Измерение электрической ёмкости	от 0,0001 до 100 мкФ; погрешность ±10 %
Реестр Минпромторга	внесена
Госреестр средств измерений	внесена
Производитель	ООО «ИнформТест», Россия
