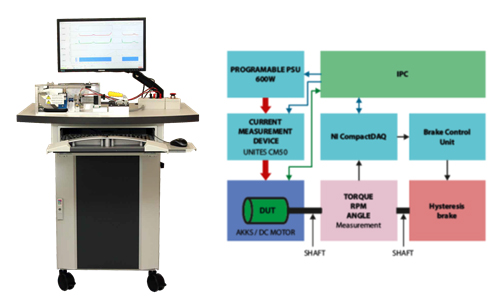

Стенд измерения крутящего момента TMD

Артикул: TMD · Наличие: под заказ

Система измерения крутящего момента предназначена для проведения периодических и ресурсных испытаний различных движущих элементов конструкций.

  • Крутящий момент от 0,1 до 2000 Н·м
  • Частота вращения от 0 до 20 000 об/мин
  • Ручной и автоматический режим по сценарию .csv
  • Управление приводами AKKS по протоколу LIN через CANoe
Все измерения выполняются в реальном времени, протокол автоматически формируется в файле Excel

Что измеряет стенд

  • Напряжение питания.
  • Текущий крутящий момент.
  • Число оборотов в минуту.
  • Тормозной ток.
  • Угол поворота вала.
  • Напряжение на датчике Холла.
  • Ток сна — когда тестируемое устройство переключено в режим ожидания.

Режимы работы

Устройство управляется в ручном или автоматическом режиме. В автоматическом режиме последовательность и параметры испытания задаются файлом .csv. Все измерения выполняются в реальном времени и отображаются на экране, по окончании измерения протокол автоматически формируется в файле Excel.

Испытание приводов AKKS: приложение связывается с тестируемым устройством через программу CANoe (Vector), управление изделием выполняется по протоколу LIN — задаются число оборотов, спящий режим и другие параметры.

Испытание двигателей постоянного тока: пользователь задаёт измеряемые параметры для разных моделей двигателей и выбирает нужную модель в настройках. Перед измерением двигатель запускается, определяется направление вращения, затем включается торможение до полной остановки. Все характеристики нагрузки записываются в процессе и выводятся на экран.

Стойка измерительной электроники TMD
Стойка измерительной электроники
Рабочее место оператора и протоколирование измерений
Рабочее место оператора и протоколирование измерений
Тестируемый электропривод и интерфейс управления
Тестируемый электропривод и интерфейс управления

Питаниедо 60 В / 20 А
Измерение токаот 10 мкА до 50 А
Крутящий моментот 0,1 до 2000 Н·м
Частота вращенияот 0 до 20 000 об/мин
Ток торможениядо 1070 мА
Угол шага0,25°
