Адаптерные столы для тестеров

Изготовление: под изделие заказчика · Наличие: индивидуальный расчёт

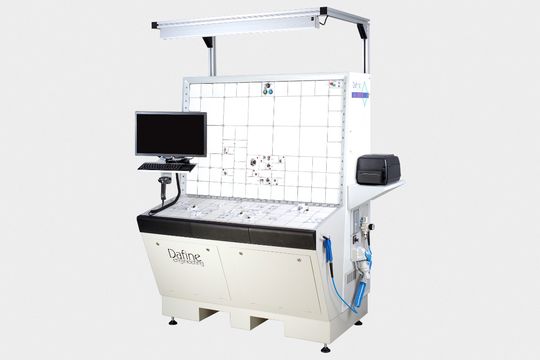

Адаптерный стол — рабочее место контроля жгута: на нём размещаются ответные разъёмы, модули коммутации тестера и оснастка для раскладки изделия в натуральную величину.

  • Раскладка жгута в реальной геометрии изделия
  • Посадочные места под адаптеры и модули тестера
  • Каркас с регулируемой высотой рабочей плоскости
  • Освещение, место под монитор и сканер штрихкода
Источник изображений — сайт Weetech, мы официальный представитель в РФ и СНГ

Жгут проверяется не «россыпью», а в той геометрии, в которой он будет установлен в изделии. Стол задаёт эту геометрию: разъёмы расположены на своих местах, ветви укладываются по трассе. Оператор видит изделие целиком, подключение занимает секунды, а найденный дефект сразу привязан к конкретной ветви.

Конструкция

  • Каркас из профиля с регулируемой высотой рабочей плоскости.
  • Панель раскладки под конкретный жгут: ложементы, гребёнки, фиксаторы ветвей.
  • Посадочные места под адаптеры и модули коммутации тестера.
  • Кабельная разводка внутри стола, вывод на тестер одним интерфейсом.
  • Освещение рабочей зоны, место под монитор и клавиатуру, при необходимости — сканер штрихкода для идентификации изделия.

Что нужно для расчёта

Габаритный чертёж жгута с указанием длин ветвей и мест расположения разъёмов, перечень разъёмов, модель тестера и число тестовых точек, требования к рабочему месту по эргономике и площади.

Другой вариант исполнения адаптерного стола
Другой вариант исполнения адаптерного стола
