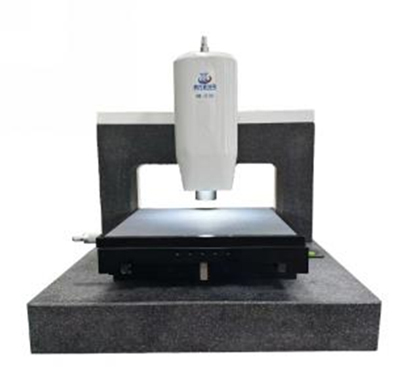

Установка измерения толщины слоёв HM-100

Установка бесконтактного оптического измерения толщины слоёв с высокоточным спектральным коаксиальным сенсором и моторизованной гранитной платформой.

  • Измерение толщины слоёв, линейных размеров (ширина дорожки, зазора, топологии)
  • Измерение шероховатости поверхности
  • Применение: LTCC/MLCC плёнки, толстоплёночная технология, DBC/AMB подложки
  • Толстоплёночные резисторы, мембраны солнечных элементов, литьё керамической ленты, полупроводники

Установка предназначена для бесконтактного оптического измерения. Оснащена высокоточным спектральным коаксиальным сенсором, моторизованной гранитной платформой и промышленной камерой с телецентрической линзой.

Габаритные размеры650х500х350 мм
Перемещение по Z50 мм
Диапазон измерения600 мкм
Допустимый диапазон измерения130 мм
Минимальный шаг сканирования0,1 мкм
Разрешение сенсора8,6 нм
Повторяемость детектированияменее 0,5 мкм
