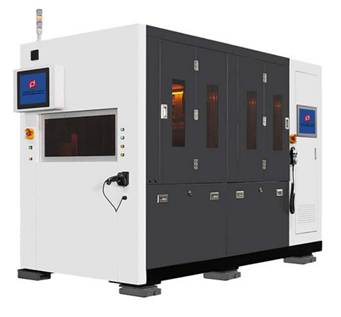

Автоматическая установка шлифовки и полировки пластин серия FDG

Автоматический комплекс химико-механической обработки полупроводниковых пластин различных материалов, толщин и параметров обработки — Si, GaAs, SiC, сапфир, стекло, солнечные батареи и другие.

  • Три независимых вакуумных рабочих столика с аэростатическим шпинделем
  • Обработка пластин диаметром от 50 до 300 мм, толщиной от 30 мкм
  • Загрузка/выгрузка пластин из кассеты, робот для перемещения внутри машины
  • Бесконтактный контроль окончания процесса в онлайн-режиме
  • Встроенная станция промывки и система очистки рабочих столиков
  • Карусельная система смены столиков

Принцип работы

Установка представляет собой автоматический комплекс химико-механической обработки полупроводниковых пластин различных материалов, толщин и параметров обработки. Обрабатываемые материалы: Si, GaAs, SiC, сапфир, стекло, солнечные батареи и многие другие.

Три независимых вакуумных рабочих столика с аэростатическим шпинделем и карусельной системой смены обеспечивают непрерывный цикл обработки, а бесконтактная система контроля в онлайн-режиме останавливает процесс точно по достижении заданной толщины.

Видео: работа установки FDG

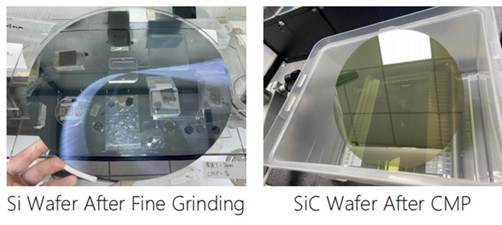

Пластины Si и SiC после шлифовки и полировки на установке FDG
Результат обработки: пластина Si после тонкой шлифовки и пластина SiC после CMP-полировки
Диаметр пластин50–300 мм
Количество вакуумных рабочих столиков3
Толщины пластинот 30 до ≥1100 мкм
Станция загрузки/выгрузки пластиниз кассеты
Диаметр шлифовального диска209/312 мм
Частота вращения диска0–4000 об/мин
Частота вращения столиков0–300 об/мин
Скорость подачи0,1–80 мкм/сек (разрешение 0,1 мкм)
Система контроля окончания процессабесконтактная, в онлайн-режиме
TTV по пластинеменее 2 мкм для 200 мм
Шероховатость после обработки0,015 мкм
Электропитание21 кВт
Габаритные размеры1300×2770×1920 мм
Вес5000 кг
Аэростатический шпиндельдва независимых
Универсальный вакуумный прижим пластинналичие
Робот для перемещения пластин внутри машиныналичие
Станция промывки пластинналичие
Система очистки рабочих столиковналичие
Карусельная система смены столиковналичие
