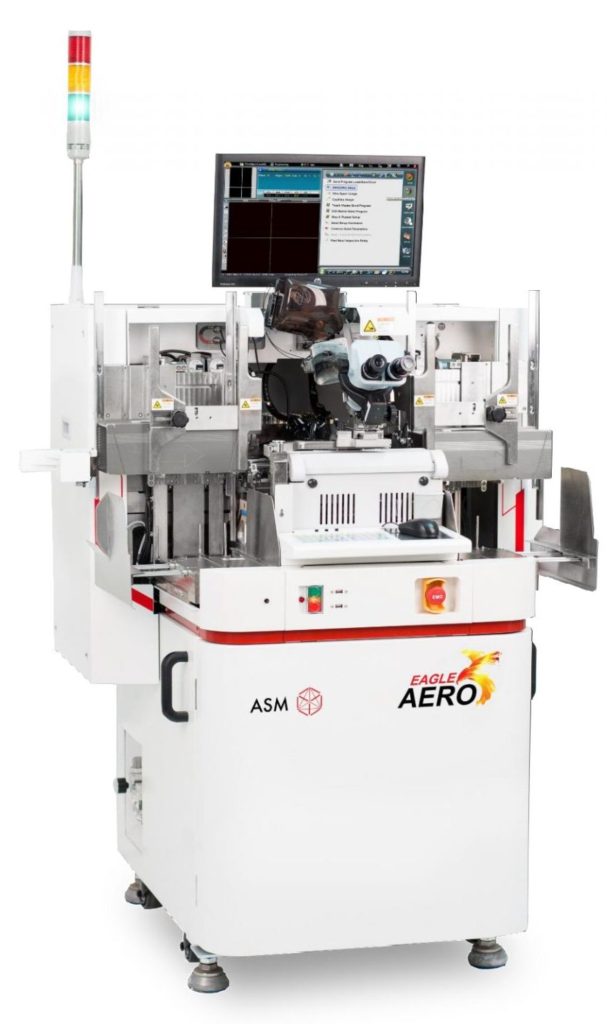

Автоматическая установка микросварки золотой и медной проволокой шарик-клин ASM Eagle Aero

Установка для высокоскоростной разварки кристаллов золотой и медной проволокой шарик-клин в большой рабочей зоне — от 140 до 300 мм по длине и от 28 до 105 мм по ширине.

  • Большая рабочая зона: 140–300 мм по длине, 28–105 мм по ширине
  • Работа с золотой и медной проволокой
  • Система машинного зрения, разрешение ±0,25 мкм
  • Автоматическая загрузка и выгрузка рамок из магазина
  • Точность разварки +/-2 мкм, время монтажа перемычки 2 мс

Установка ASM Eagle AERO предназначена для высокоскоростной разварки кристаллов в большой рабочей зоне (от 140 до 300 мм по длине и от 28 до 105 мм по ширине). Используется при изготовлении широкой номенклатуры изделий, где требуется разварка с кристалла на печатную плату (Chip on Board).

Сфера применения — микроэлектронная промышленность, сборочные линии для производства микросхем в корпусах и на подложках.

Состав оборудования

  • Модуль загрузки рамок с корпусами из магазина
  • Механизм перемещения рамок (конвейер)
  • Рабочий столик и система управления с манипулятором (джойстик)
  • Модуль монтажа контактных перемычек, держатель катушки с проволокой
  • Система машинного зрения
  • Модуль выгрузки рамок в магазин
  • Модуль для работы с золотой и медной проволокой
  • Комплект расходных материалов, специальной оснастки и инструмента для калибровки и регламентного обслуживания
Тип обрабатываемых изделийQFN, SO, ESOP, SOT, VSSOP, ТО, BGA, DFN
Материал проволокиAu и Cu
Диаметр проволоки15–50 мкм
Длина контактной перемычки0,2–8 мм
Размер применяемых рамок (подложек)длина 140–300 мм, ширина 28–105 мм, толщина 0,1–0,8 мм
Размер рабочей области сварных соединений56×90 мм
Разрешение системы технического зрения±0,25 мкм
Время монтажа проволочной перемычки2 мс
Точность разварки+/-2 мкм
Размеры магазинов для рамокдлина 140–305 × ширина 180 × высота 32–115 мм
Потребляемая мощность1,2 кВт
Рабочее напряжение220 В, 1 фаза, 50 Гц
Габаритные размеры990×1200×1760 мм
Масса765 кг
