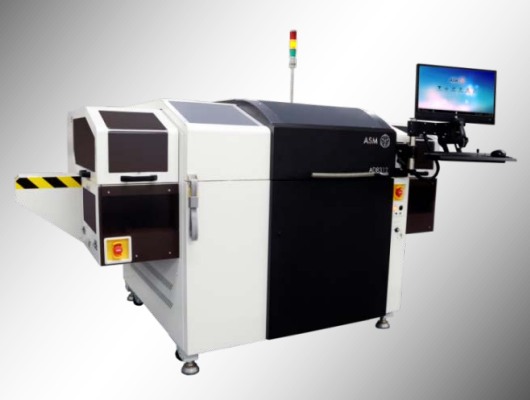

Автоматическая установка монтажа ASM AD8312 Plus

Установка для высокоскоростного и высокоточного монтажа кристаллов на клей — до 17 000 кристаллов в час с точностью до ±10 мкм.

  • Скорость монтажа до 17 000 кристаллов в час
  • Точность монтажа до ±10 мкм, по углу — до 0,2°
  • Система технического зрения iFlash
  • Система дозирования клея с программируемым рисунком
  • Опционально: Flip Chip монтаж, совмещённый с нанесением клея

Установка ASM AD8312 Plus предназначена для высокоскоростного и высокоточного монтажа кристаллов на клей при производстве микросхем в таких корпусах, как QFN, DFN, SOP, SO, QFP, BGA и многих других.

Подача кристаллов осуществляется с полупроводниковой пластины, выводных рамок — из магазина. Установка оснащена системой дозирования клея с программируемым рисунком и продвинутой системой технического зрения.

Тип монтажа кристалловна клей
ОпциональноFlip Chip монтаж, совмещённый с нанесением клея
Скорость монтажадо 17 000 кр/час
Точность монтажадо ±10 мкм
Система технического зренияiFlash
Рабочий столикуниверсальный
Точность монтажа по углудо 0,2°
Размер кристаллов0,25×0,25 – 15×15 мм
Толщина кристаллов0,075–1 мм
Выводная рамка (Д×Ш×Т)100–300 × 15–100 × 0,1–0,8 мм
Магазин (Д×Ш×В)110–300 × 20–110 × 70–153 мм
Усилие монтажа30–3000 г
Диаметр пластиндо 300 мм
Электропитание220 В, 1 фаза, 2 кВт
Сжатый воздух6 бар, до 500 л/мин
Габаритные размеры2580×1840×2070 мм
Вес1920 кг
