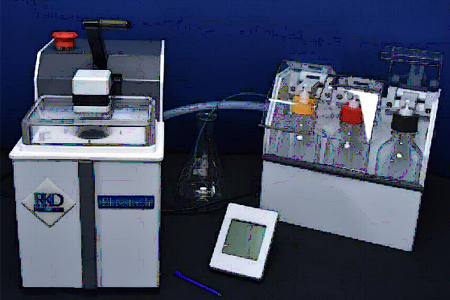

Автоматическая установка кислотной декапсуляции

Elite Etch 7000 — автоматический декапсулятор с возможностью смешивания кислот, точное дозирование азотной, серной или смешанной кислот в место вскрытия корпуса микросхемы.

  • Травильная головка из карбида кремния
  • Пневматический прижимной узел, система контроля азота
  • Система теплообмена охлаждает отработанную кислоту ниже 90 °С — одна ёмкость с отходами
  • 100 программ в энергонезависимой памяти

Elite Etch 7000 — это автоматический декапсулятор с возможностью смешивания кислот. Обладая расширенными возможностями, этот декапсулятор быстро и легко открывает широкий спектр деликатных задач, обеспечивая точное дозирование азотной, серной или смешанной кислот в место вскрытия корпуса микросхемы.

Устройство оснащено травильной головкой из карбида кремния, пневматическим прижимным узлом и системой контроля азота. При использовании системы теплообмена отработанная кислота охлаждается ниже 90 °С, что позволяет использовать одну ёмкость с отходами.

Габаритные размеры (ВхШхГ)300х190х305 мм
Модуль для ёмкостей (ВхШхГ)254х280х127 мм
Вес16 кг
Электропитание220 В, 50–60 Гц, 4 А
Подогрев кислоты+20°…+250 °C, шаг 1 °C ± 1%
Полость травления22x22 мм (30 мм по диагонали)
Поддерживаемые кислотыпары азотной кислоты, смесь азотной и серных кислот, концентрированная серная кислота
Соотношения смешивания9:1, 5:1, 4:1, 3:1, 2:1, 1:1
Время травления1–1800 секунд с шагом 1 секунда
Диапазон температур травления+20°…+90 °C (азотная), +20°…+250 °C (серная), +20°…+100 °C (смесь)
Объём подачи травителя1–6 мл/мин
Количество программ100 в энергонезависимой памяти
