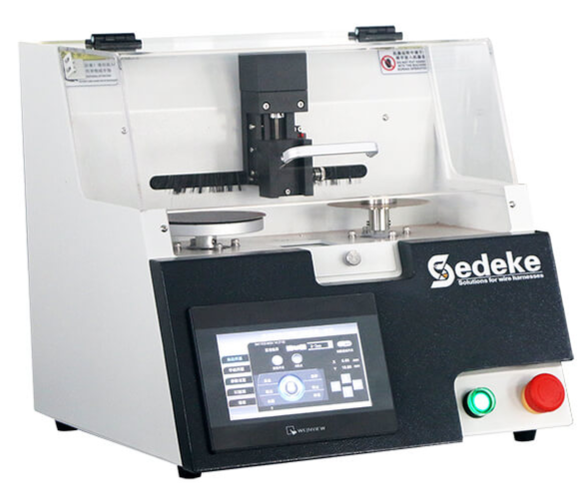

TSA-120S лаборатория для анализа соединений сечением до 120 мм²

Лаборатория для подготовки и анализа поперечного среза обжатых на провод контактов сечением до 120 мм².

  • Максимально короткое время подготовки и анализа образца
  • Зажимное приспособление под наконечники разных типов и сечений
  • Точность резки наконечников до 0,01 мм
  • Японская система оптического анализа, увеличение 45–500×
  • Экспорт отчёта и изображения среза в файл Word одним нажатием

Лаборатория TCA-120S предназначена для контроля качества обжатия различных типов кабельных контактов на жилу и изоляцию провода сечением до 120 мм². Оценка качества производится путём изучения среза поперечного сечения опрессованного изделия: после резки, полировки и травления образца изображение визуализируется на экране и оценивается специальным программным обеспечением.

Лаборатория состоит из блока приготовления образца (устройства для резки, шлифовки и травления среза контакта), камеры с высоким разрешением, подключаемой к ПК, и специальной программы для оценки качества обжатого контакта. Компьютер может быть поставлен вместе с лабораторией или предоставлен заказчиком.

Запатентованная технология позволяет одним нажатием кнопки экспортировать данные отчёта — степень сжатия сердечника провода и другие параметры вместе с чётким изображением поперечного сечения — в файл формата Word.

Диапазон обрабатываемых проводов0,05–70,0 мм²
Параметры отрезного дискаØ 105×0,5
Абразивная наждачная бумага1200#
Стандартное зажимное приспособление0,01–30 мм²
Эталонная линейка высокой точности0,01/10 мм
Видео (увеличение)45X – 500X
Точность реза0,02×L ± 0,1 мм
Рабочая температура окружающей средыот −5 до +40 °C
Электропитание220 В, 50 Гц
Габариты (Ш×Г×В)500×350×350 мм
Вес30 кг
