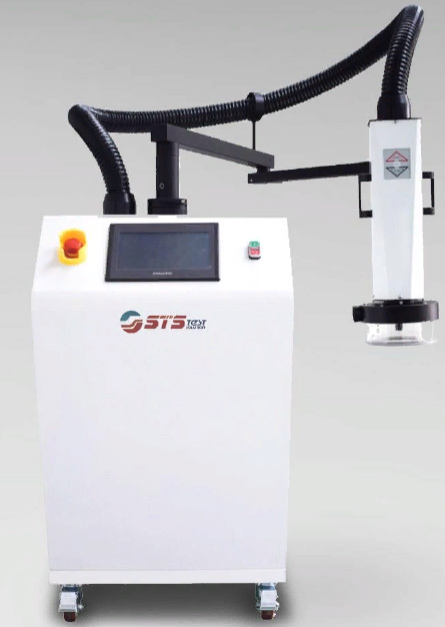

Мобильная температурная система SX-80AX10S

Установка для проведения испытаний при повышенной и пониженной температуре предназначена для проверки электронных компонентов и модулей при различных температурах. Специальный раструб (термочаша или термоколпак) устанавливается над микросхемой или электронным модулем и на нее подается сжатый воздух в диапазоне температур от -65 до +150 °С.

  • Основной блок с компрессорной установкой, панелью управления, кронштейном и термоголовкой смонтирован на единой базе
  • Перемещение осуществляется с помощью антистатических колес, имеющих функцию фиксации
  • Контроллер, управление с помощью сенсорного дисплея
  • Возможность задания циклов, воспроизведение предустановленных тестов, запись, архивирование и просмотр тестов на встроенный жесткий диск
  • Опционально возможно изготовление в соответствии с требованием Заказчика
  • В комплект входит термоковрик (1 шт.)

Установка для проведения испытаний при повышенной и пониженной температуре предназначена для проверки электронных компонентов и модулей при различных температурах. Специальный раструб (термочаша или термоколпак) устанавливается над микросхемой или электронным модулем и на нее подается сжатый воздух в диапазоне температур от -65 до +150 °С.

Установка представляет собой передвижное основание и мобильный раструб подачи воздуха. Система оснащена устройством охлаждения, а также устройством нагрева воздуха, специальными термочашами с разными внутренними диаметрами, термоколпаком, периферийными устройствами подключения, термоковриками, сенсорной панелью управления режимами испытаний.

Особенности и функциональность

  • Основной блок с компрессорной установкой, панелью управления, кронштейном и термоголовкой смонтирован на единой базе
  • Перемещение осуществляется с помощью антистатических колес, имеющих функцию фиксации
  • Контроллер, управление с помощью сенсорного дисплея
  • Возможность задания циклов, воспроизведение предустановленных тестов, запись, архивирование и просмотр тестов на встроенный жесткий диск
  • Опционально возможно изготовление в соответствии с требованием Заказчика

В комплект входит: Термоковрик (1 шт.)

Диапазон воспроизводимых температур-70…+225 °C (-80°C опция)
Скорость перехода (-55°C /+85°C)~30 с
Скорость перехода (+125°C /-55°C)~30 с
Точность поддержания температуры±1,0… ±2,0°C (в диапазоне -65…+150°C)
Отклонение температуры-65÷+100 °С (± 2), свыше +100 °С (± 3)
Точность установки температуры±0,1 °C
Расход воздуха при тестировании1,9…8,5 л/с
Температурные датчикиТип K
Контроль температурыпо встроенному датчику или внешнему (K-тип)
Габаритные размеры (ШхГхВ)620х1000х1060 мм
Вес (нетто)225 кг
Максимальный вылет кронштейна1500 мм
Максимальная/минимальная высота без термочаши1560/790 мм
Диаметр термочаши (внутренний)137 мм
Хладагентыэкологически чистые и безопасные
Уровень шумамакс. 60 дБ
Электропитание1 фаза, 220В, 50 Гц, 40 А, 4.5 кВт
Требования к сжатому воздухусухой чистый воздух (0,1мг/м³, 0,1 мкм, -30 °C), давление 6,2…7,6 бар, расход ≥15 л/с
Температура окружающей среды+5…+40°C (номинальная +23 °C)
Влажность0…60% отн.вл. (номинальная 45% отн.вл.)
ИнтерфейсыRS-232, LAN порт
