Аппликатор механический LLH-3

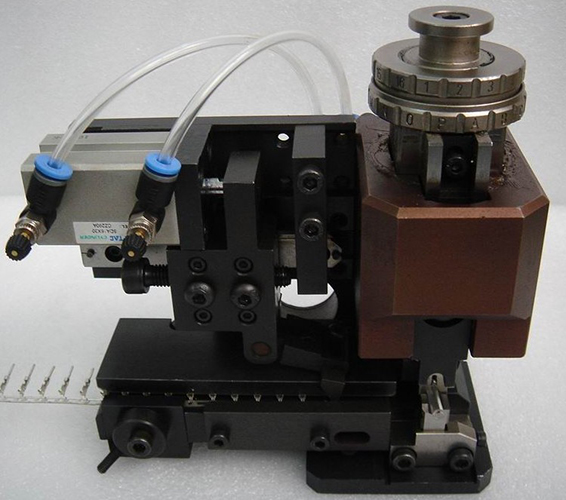

Аппликатор LLH-3 с боковой подачей контактов предназначен для опрессовки на провод контактов, подаваемых в ленте. Аппликатор производит обжатие контактов, выполненных из металла толщиной до 1,5 мм, на провода сечением от 0,08 до 6,0 мм².
Аппликатор оснащен пневматическим приводом подачи контактов для более точного позиционирования контакта перед его обжатием на провод.
Это недорогое, компактное, универсальное устройство, которое может быть установлено в полуавтоматические пресса и полностью автоматические машины большинства мировых производителей, таких как Komax, Tyco, Amp, Mecal, Schafer, Etch, Schleuniger, Molex, JST и пр.
Обжатие контактов на провод производится при совместном использовании аппликатора и специального электрического пресса, приводящего в движение обжимной и подающий механизмы аппликатора (пресс поставляется отдельно). Пресс должен быть оснащен системой подачи сжатого воздуха для механизма подачи контактов аппликатора.
Настройка глубины обжатия контакта на жилу и изоляцию провода производится при помощи специальных прецизионных регулировочных дисков с шагом настройки 0,02 мм и диапазоном регулировки 3,0 мм.
Настройка подачи и позиционирования контактов производится в течение нескольких секунд.
В базовую стоимость аппликатора входит комплект запасного обжимного инструмента.
Технические характеристики
Сечение обжимаемых проводов | От 0,08 до 6 мм² |
Тип расположения контактов | Перпендикулярно подающей ленте |
Ход штока пресса | 30 мм/ 40 мм |
Высота нижней мертвой точки штока пресса | 135,78 мм |
Тип механизма подачи контакта | Пневматический |
Толщина обжимаемых контактов | До 1,5 мм |
Габариты оборудования | 160×155×110 мм |
Вес | 4,5 кг |
