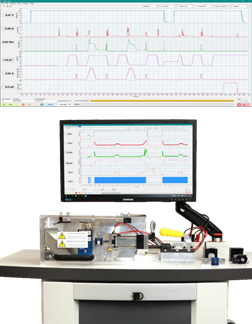

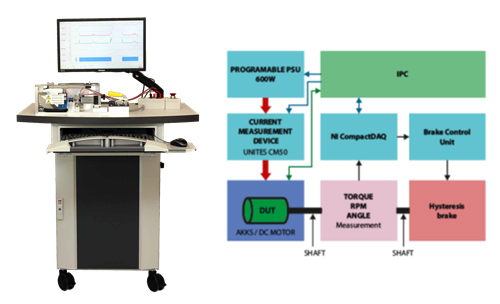

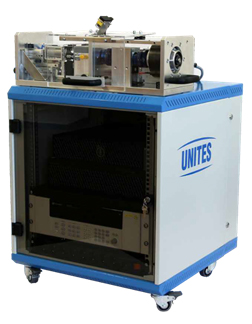

Стенд измерения крутящего момента TMD




Система измерения крутящего момента предназначена для проведения периодических и ресурсных испытаний различных движущих элементов конструкций.

Стенд позволяет измерять:

  • Напряжение питания
  • Текущий крутящий момент
  • Число оборотов в минуту
  • Тормозной ток
  • Угол поворота вала
  • Напряжение на датчике Холла
  • Ток сна (когда тестируемое устройство переключено в режим ожидания)



Особенности

  • AKKS

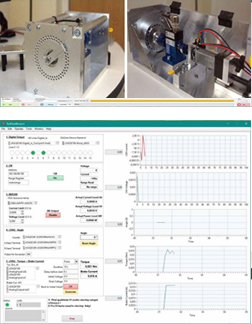

  • Устройство может управляться в ручном или автоматическом режиме. В режиме авто последовательности параметры определяются в файле .csv. Приложение связывается с тестируемым устройством с помощью программы CANoe (Vector). Управление тестируемого устройства осуществляется по протоколу LIN. Количество оборотов, спящий режим и т. Д. Все измерения выполняются в режиме реального времени и отображаются на экране. В конце измерения протокол измерений автоматически генерируется в файле Excel.
  • Двигатель постоянного тока

  • Устройство может управляться в ручном или автоматическом режиме. Пользователь может определить измеряемые параметры для различных моделей двигателей. Затем в настройках приложения выбирается конкретная модель.

    Перед измерением двигатель работает, направление вращения определяется, затем включается торможение до полной остановки двигателя. Во время процесса все характеристики нагрузки записываются и затем отображаются на экране.



ПАРАМЕТРЫ

  • Питание: до 60 В / 20 А
  • Измерение тока: 10 uA – 50 A
  • Крутящий момент: 0,1 Нм - 2000 Нм
  • Обороты в минуту: 0 - 20 000 об / мин
  • Ток торможения: до 1070 мА
  • Угол шага: 0,25°
