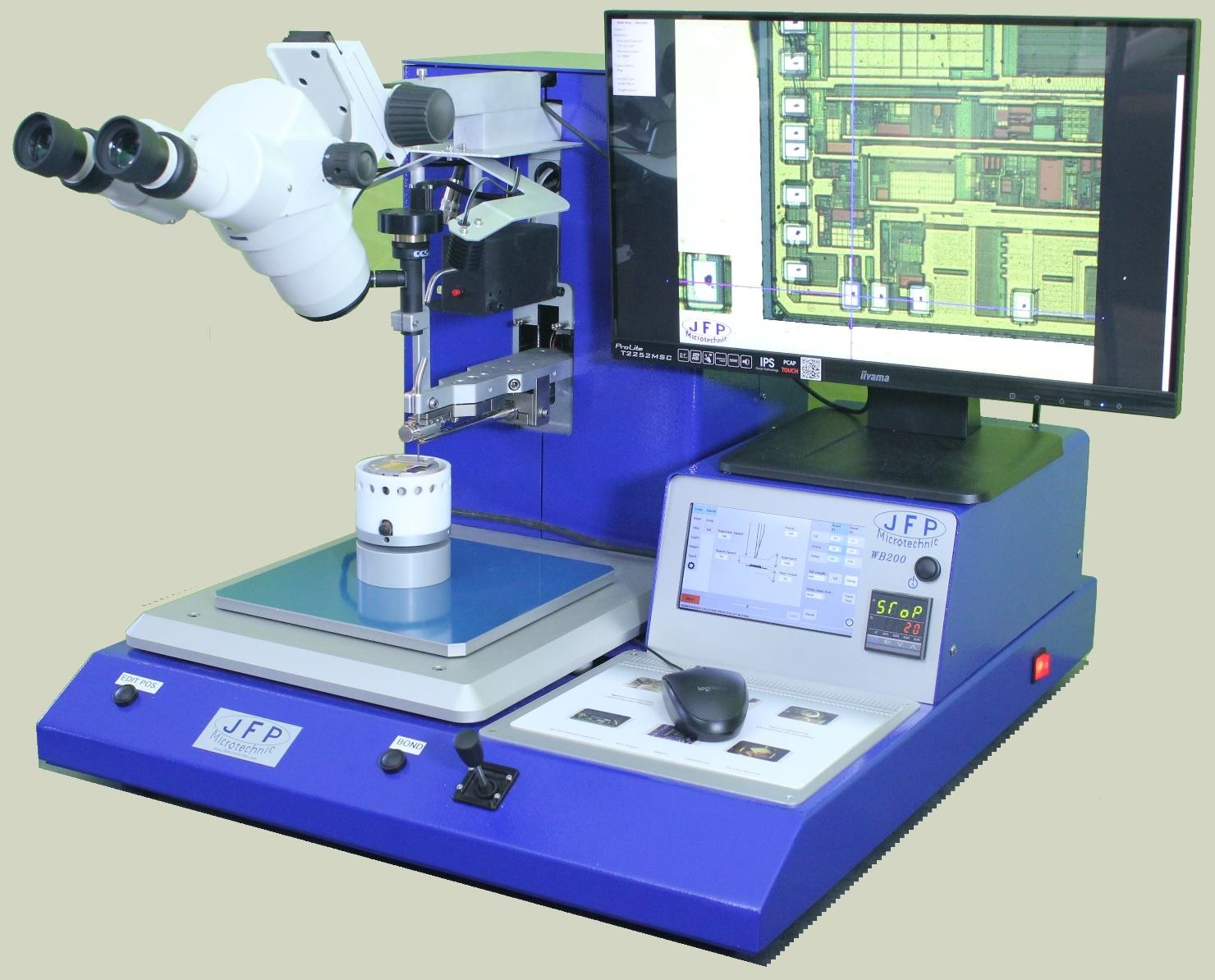

Полуавтоматическая установка микросварки WB200e



Модель WB-200-e разработана как многоцелевая установка, которая может применяться в широком диапазоне задач: от разработки изделия, прототипирования до мелко и среднесерийного производства.

WB-200-e имеет моторизованное перемещение по осям X, Y и Z. Это обеспечивает высокую повторяемость и точность сварки, а также контроль параметров и формирования петли.

Работа с любыми типами подложек: платы, корпуса микросхем размерами до 150х200 мм.

Мощная вертикальная видеосистема с программируемым фокусом позволяет работать с мелкими площадками и малым шагом между ними, а также с разновысотной сваркой.

Сварка в корпусах с высокими стенками или ограниченном доступе.

Антивибрационный дизайн для повышения качества сварки.

Новое поколение установок микросварки компании JFP, улучшенные функции, повышенная надежность конструкции.


Система:

-Настольная установка

-Длина вылета преобразователя: 185 мм

-Полный вылет: 200 мм

-Глубокий доступ

-Моторизованная ось Z: Перемещение 40 мм. Разрешение 0,23 мкм

-Моторизованные оси X & Y: Перемещение 100x100 мм. X&Y разрешение 0,23 мкм

-Мышь для управления-перетаскиванием курсора

-Джойстик для X&Y

-УЗ мощность: 0-5 Вт

-Преобразователь: 62 кГц

-Другие преобразователи по запросу

-Моторизованный зажим проволоки

-Автоматическая моторизованная подача проволоки

-NEFO система образования шарика

-Определение отсутствия шарика

Сенсорный экран управления:

-Диагональ 7”

-Неограниченное число программ

-ПК формат программ

-Интегрированный температурный контроллер




По ссылке ниже вы можете скачать брошюру по Полуавтоматической установке микросварки WB200-e в формате *pdf.

Полуавтоматическая установка микросварки WB200-e
