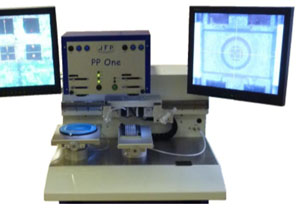

Полуавтоматическая установка монтажа и измерения PP1-Test



Назначение:

Установка представляет собой решение для захвата компонентов, перемещения их в тестовую позицию и тестирования с помощью пробника. Основное применение характеризация лазерных диодов и линеек.

Захват компонентов может производится как из упаковок типа Wafflepack так и с пластин. Видеосистема обеспечивает точность позиционирования.

Установка доступна в двух конфигурациях: одноголовочная (захват компонента из Wafflepack, прямое тестирование, измерение постоянной температуры, программируемый мульти-температурный тест) и двухголовочной (головка захвата с пластины и перемещения в тестовую позицию и головка тестирования, измерение постоянной температуры, программируемый мульти-температурный тест).


Технические характеристики:

•минимальный размер компонента 150х150 мкм,

•максимальный размер линейки 20 мм,

•диаметр пластин до 100 мм,

•Wafflepack 2 “,

•изолированная головка для измерения,

•поле зрения камеры 2-20 мм,

•вертикальная видеосистема,

•2 CCD камеры высокого разрешения,

•цифровой генератор перекрестия,

•2 TFT монитора 17”,

•кольцевая LED подсветка,

•опциональная инспекционная камера,

•ПК интерфейс измерений,

•графический интерфейс,

•тестовое усилие 5-700 гр,

•pulsed тест,

•программируемый источник питания,

•тестовый контроллер,

•характеризации L-I-V-T,

•набор для нагрева/охлаждения от 0 до +100С,

•габаритные размеры 650х680х620 мм, вес 80 кг,

•вакуум 90%,

•пневмопитание 5 бар,

•электропитание 220В, 50 Гц, 5 кВт.

По ссылке ниже вы можете скачать каталог по оборудованию для монтажа кристаллов, скрайбирования и тестирования в формате *pdf.

Каталог - Оборудования для монтажа кристаллов, скрайбирования и тестирования (JFP)
