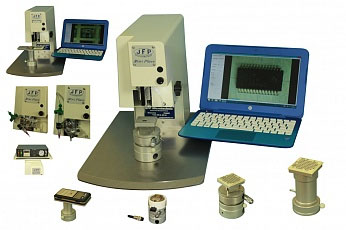

Установка монтажа кристаллов MPS MiniPlaceSystem



Назначение:

Компактная настольная установка монтажа кристаллов с видеосистемой. Позволяет проводить процессы монтажа широкого спектра кристаллов на клей, а также эвтектическим способом и штемпелеванием.

Видеосистема выполнена на базе UHD камеры с возможность настройки увеличения. Кроме этого, установка имеет двухпозиционную монтажную головку для одновременного размещения инструмента для монтажа и инструмента дозирования.


Области применения:

•лаборатории и прототипирование,

•простой и легкий монтаж кристаллов,

•широкий диапазон размеров кристаллов,

•дозирование адгезивов,

•монтаж SMD компонентов,

•эвтектическая пайка.

Технические характеристики:

•вертикальное ручное перемещение инструмента по Z,

•вертикальная видеосистема,

•размеры подложек до 350 мм,

•размеры кристаллов от 150х150 мкм,

•точное перемещение по XY 25x25 мм с разрешением 1 мкм,

•вращение столика,

•регулировка столика по высоте,

•рабочая зона 200х200 мм,

•мульти столик для wafflepack, подложки и модуля штемпелевания,

•нагреваемые столики для эвтектики,

•опция подачи горячего газа,

•UHD камера 5 МП, поле зрения 11 мм, опционально 25 и 4 мм,

•ПК интерфейс, USB порт,

•генератор перекрестия,

•цифровой зум,

•LED подсветка,

•усилие захвата кристалла менее 10 гр,

•габаритные размеры 270х500х352 мм,

•вес 17 кг

•интегрированный вакуум,

•вакуумный захват кристалла,

•работа с Waffle/Gelpack.

Опции:

•боковая инспекционная камера,

•FlipChip совмещение,

•рабочие столики,

•инструменты для монтажа кристаллов.

По ссылке ниже вы можете скачать каталог по оборудованию для монтажа кристаллов, скрайбирования и тестирования в формате *pdf.

Каталог - Оборудования для монтажа кристаллов, скрайбирования и тестирования (JFP)
