Система механического вскрытия корпусов микросхем и пробоподготовки

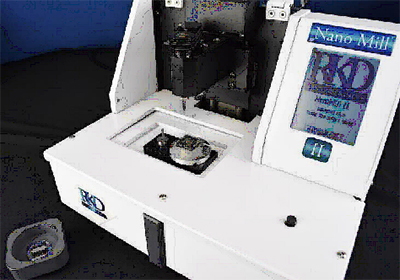

Установка Nano Mill II 5100 предназначена для механической декапсуляции корпусов микросхем и удаления тепловыделителя при подготовке к мокрому травлению или для пробоподготовки. Система представляет собой простое в использовании решение для быстрого выполнения задач.

Nano Mill II 5100 имеет сенсорный экран с дружественным пользовательским меню, что позволяет оператору быстро задавать параметры процесса.

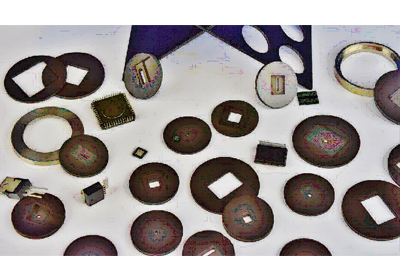

Комплект поставки установки включает широкий набор различных держателей, которые также могут быть использованы для кислотной декапсуляции.

Nano Mill II разработана в соответствии с MIL стандартами проведения процессов декапсуляции.

Особенности
• Программируемый процесс,
• Сенсорный экран управления,
• Широкий диапазон держателей корпусов, в том числе по ТЗ Заказчика,
• Совместимость держателей с кислотным травлением,
• Применение для удаления слоев теплораспределения и остатков материалов/паст.
• Простая и быстрая механическая декапсуляция,
• Дешевые инструменты,
• Сверхкомпактный размер, настольное исполнение,
• Низкая стоимость,
• Идеальное решение для лабораторий и сервисных центров.

Технические характеристики

Габаритные размеры (ВхШхГ), мм228х305х216
Вес, кг6
Электропитание220 В, 50-60 Гц, 4 А
X перемещение, мм50
Y перемещение, мм50
Z перемещение, мм38
Скорость подачи, мм/мин250
Z повторяемость, мкм+/-12
Точность шпинделя, мкм+/-12
Скорость шпинделя, об/мин7,000
Держатель инструмента, ммХвостовик 3.175
Длина инструмента, мм18

По ссылке ниже вы можете скачать брошюру по системе механического вскрытия корпусов микросхем и пробоподготовки в формате *pdf.

Система механического вскрытия корпусов микросхем и пробоподготовки
