Зачистка сложных проводов сечением от 0,03 до 16 мм²

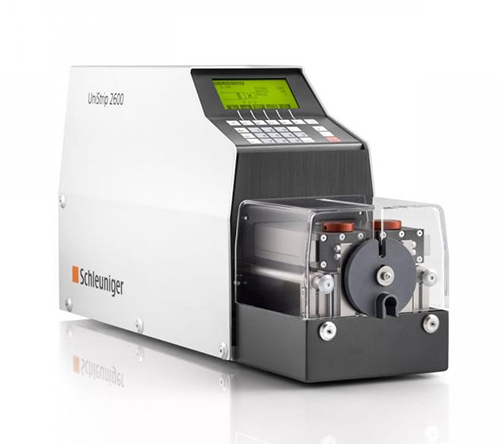

Настольный электрический полуавтомат UniStrip 2600 предназначен для зачистки проводов и кабелей сечением от 0,03 до 16 мм² и внешним диаметром до 9 мм. Производитель оборудования – компания Schleuniger Швейцария.

Это наиболее универсальное, полностью программируемое устройство, способное обрабатывать самые разные типы изоляции, такие как ПВХ, каптон, фибергласс, тефлон и др. В стандартной комплектации прорезание изоляции производится двумя зачистными V-образными ножами. При обработке проводов со сложно-снимаемой изоляцией, на машину могут быть установлены специальные ножи с различным профилем рабочей части, изготовленные по образцам проводов.

Еще одним отличием полуавтомата является использование зачистных ножей с функцией подрезки отдельных жил многожильных проводов типа ПВС, ШВВП. Полуавтомат за один рабочий цикл выполняет зачистку всех внутренних проводов и подрезает некоторые из них на заданную длину, делая их короче остальных. Все длины проводов соответствуют значениям, требуемым техпроцессом.

Настройки машины производятся на кнопочной панели управления. Вводимые значения видны на большом дисплее. Меню программирования имеет простой и понятный алгоритм ввода данных, позволяющий быстро запрограммировать самую сложную зачистку.

UniStrip 2600 начинает процесс зачистки после нажатия оператором ножной педали. Провод автоматически фиксируется двумя захватами и происходит зачистка конца провода в соответствии с запрограммированными значениями. При необходимости программа обработки может быть сохранена во внутренней памяти машины.

Варианты обработки

Частичная зачистка провода


Полная зачистка провода


Зачистка многожильных проводов


Многоступенчатая зачистка


Зачистка специальными ножами


Зачистка проводов с несколькими слоями изоляции


Технические характеристики

Сечение обрабатываемых проводовОт 0,013 до 16 мм²
Максимальный внешний диаметр провода9 мм
Шаг настройки диаметра врезания 0,01 мм
Длина зачистки максимальная 80 мм
Длина стягивания изоляции максимальная40 мм
Шаг установки длины зачистки0,1 мм
Цикл обработки (длина зачистки 20 мм) 0,6 с
Запуск цикла обработкиНожная педаль (опция)
Типы обрабатываемой изоляцииПВХ, полиуретан, резина, тефлон, фибергласс, фторопласт, каптон и т. д.
Усилие зажима проводапрограммируемое
Память программ1000 проводов или кабелей (доступно только в расширенном режиме работы)
ИнтерфейсыНожная педаль, RS232, роботизированный интерфейс (опция)
Опции ПО для обработки провода Iquana
Электропитание220 В, 50/60 Гц
Габаритные размеры500х140х235 мм
Вес12 кг
