Зачистка провода сечением от 0,013 до 6 мм²

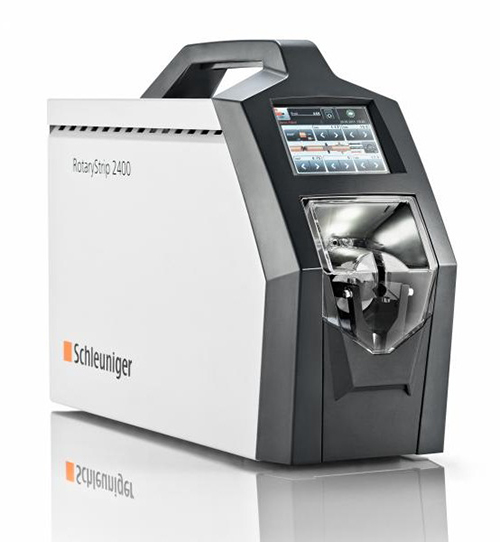

Настольный электрический полуавтомат RotaryStrip 2400 предназначен для зачистки проводов и кабелей сечением от 0,013 до 6 мм² (36 - 10 AWG) и внешним диаметром до 7 мм. Производитель оборудования – компания Schleuniger Швейцария.

Это полностью программируемое устройство, способное обрабатывать самые разные типы изоляции, включая каптон, фибергласс, тефлон. Прорезание изоляции производится двумя вращающимися ножами, что позволяет равномерно прорезать самые сложные в обработке типы изоляции. Отличительной особенностью модели является возможность подкрутки токоведущей жилы провода в процессе удаления изоляции.

Все настройки машины производятся на цветном сенсорном дисплее. Оператор выбирает сечение провода из предварительно запрограммированной библиотеки и все параметры обработки (диаметр надреза изоляции, усилие фиксации провода, обратный ход лезвия и пр.) устанавливаются автоматически. Оператор вводит длину зачистки и длину сдвига изоляции, и машина готова к работе.

RotaryStrip 2400 начинает процесс зачистки после касания провода датчика запуска. Провод автоматически фиксируется двумя захватами и происходит зачистка конца провода в соответствии с запрограммированными значениями. При необходимости программа обработки может быть сохранена во внутренней памяти машины.

Варианты обработки

Частичная зачистка провода


Полная зачистка провода


Зачистка многожильных проводов


Многоступенчатая зачистка


Подкрутка жилы провода


Технические характеристики

Сечение обрабатываемых проводовОт 0,013 до 6 мм²
Максимальный внешний диаметр провода7 мм
Шаг настройки диаметра врезания 0,01 мм
Длина зачистки минимальная/ максимальная 0,01 – 34 мм
Шаг установки длины зачистки0,01 мм
Цикл обработки (провод 0,75 мм², длина зачистки 10 мм, сдвиг изоляции 5 мм) Сумма длин зачистки и стягивания изоляции не должна превышать 53,4 мм
Шаг установки длины зачистки 0,01 мм
Цикл обработки (провод 0,75 мм², длина зачистки 10 мм, сдвиг изоляции 5 мм) 1 с
Типы обрабатываемой изоляцииСенсорный датчик или ножная педаль (опция)
Типы обрабатываемой изоляцииПВХ, полиуретан, резина, тефлон, фибергласс, фторопласт, каптон и т. д.
Усилие зажима проводапрограммируемое
Память программ1000 проводов или кабелей (доступно только в расширенном режиме работы)
ИнтерфейсыНожная педаль, USB "Host"
Опции Ножная педаль, радиусные централизаторы
Электропитание220 В, 50/60 Гц
Габаритные размеры390х130х280 мм
Вес10 кг
