Зачистка провода сечением от 0,03 до 8 мм²

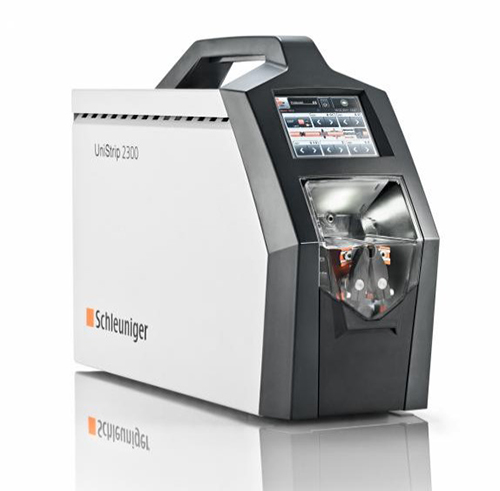

Настольный электрический полуавтомат UniStrip 2300 предназначен для зачистки проводов и кабелей сечением от 0,03 до 8 мм² и внешним диаметром до 5,5 мм. Производитель оборудования – компания Schleuniger Швейцария.

Это полностью программируемое устройство, способное обрабатывать самые разные типы изоляции, такие как ПВХ, каптон, фибергласс, тефлон и др. Прорезание изоляции производится двумя зачистными ножами. Рабочая зона имеет дополнительную подсветку, которая помогает оператору получить максимально качественную зачистку.

Все настройки машины производятся на цветном сенсорном дисплее. Оператор указывает сечение провода из предварительно запрограммированной библиотеки и все параметры обработки (диаметр надреза изоляции, усилие фиксации провода, обратный ход лезвия и пр.) устанавливаются автоматически. Оператор вводит длину зачистки и длину сдвига изоляции, и машина готова к работе.

UniStrip 2300 начинает процесс зачистки после касания провода датчика запуска. Провод автоматически фиксируется двумя захватами и происходит зачистка конца провода в соответствии с запрограммированными значениями. При необходимости программа обработки может быть сохранена во внутренней памяти машины.

Варианты обработки

Частичная зачистка провода


Полная зачистка провода


Зачистка многожильных проводов


Многоступенчатая зачистка


Технические характеристики

Сечение обрабатываемых проводовОт 0,03 до 8 мм²
Максимальный внешний диаметр провода5,5 мм
Шаг настройки диаметра врезания 0,01 мм
Длина зачистки минимальная/ максимальная 1,5 – 45 мм
Максимальная длина стягивания изоляции 26 мм
Требования к параметрам зачисткиСумма длин зачистки и стягивания изоляции не должна превышать 53,4 мм
Шаг установки длины зачистки 0,01 мм
Цикл обработки (провод 0,75 мм², длина зачистки 10 мм, сдвиг изоляции 5 мм) 0,35 с
Запуск цикла обработкиСенсорный датчик или ножная педаль (опция)
Типы обрабатываемой изоляцииПВХ, полиуретан, резина, тефлон, фибергласс, фторопласт, каптон и т. д.
Усилие зажима проводапрограммируемое
Память программ1000 проводов или кабелей (доступно только в расширенном режиме работы)
ИнтерфейсыНожная педаль, USB "Host"
Опции Ножная педаль, радиусные централизаторы
Электропитание220 В, 50/60 Гц
Габаритные размеры390х130х280 мм
Вес10 кг
