Настольная установка для ультразвуковой сварки проводов



Настольная установка US-3020WN предназначена для ультразвуковой сварки медных проводов сечением от 0,5 до 28 мм². Комплект оборудования состоит из узла сварки, контроллера и монитора управления. Оборудование имеет небольшие размеры и хорошо подходит для работы в ограниченном пространстве.

Установка обеспечивает высокое качество получаемых сварных соединений. Узел сварки выполнен с учетом требований к безопасной работе оператора. Один комплект сварочного инструмента способен производить до 500 000 сварок. Его замена занимает менее пяти минут.

Простое и понятное меню управления обеспечивает быструю настройку и обучение оборудования. Параметры сварки могут контролироваться в процессе работы. Для обеспечения постоянного контроля качества получаемых изделий, в памяти машины сохраняются данные последних 25000 сварок, которые могут переноситься на внешний носитель.

Калибровка сварочного инструмента и подбор некоторых рабочих параметров выполняется автоматически в процессе настройки установки.

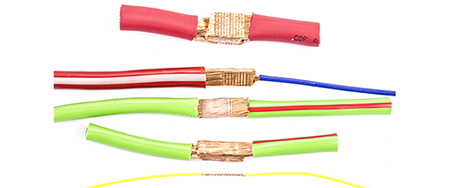

Образцы изделий


Технические характеристики

Диапазон сечений свариваемых проводов0,5 – 28 мм²
Частота20 кГц
Выходная мощность ультразвукаМакс. 3 кВт
Сжатый воздух6,5 Бар; воздушный фильтр встроен в систему; подключение пневмотрубкой Ø6 мм
Усилие сваркиМакс. 1600 Н
Электропитание220-240 В, одна фаза, макс. 16 А
Узел сварки – вес; размеры12 кг; 510х191х205 мм
Контроллер 3020С – вес; размеры33 кг; 510х230х407 мм
УправлениеЖК монитор 17", мышь и клавиатура (опция)
Производитель TECH-SONIC, INC. США
