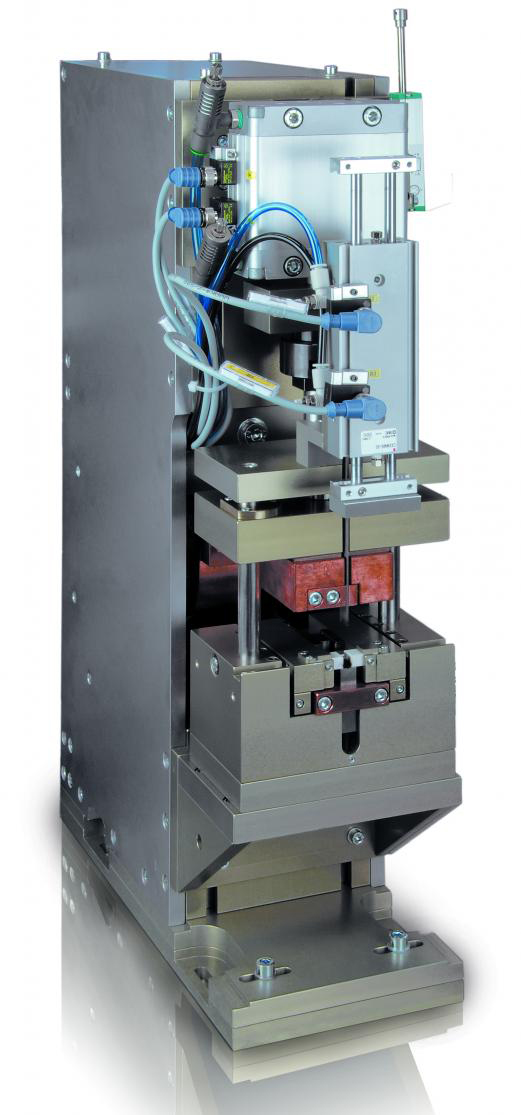

Станция контактной электросварки KM-CFK



Станция KM-CFK специально разработана для придания определенной фиксированной формы (компактирования) зачищенным концам провода сечением от 0,5 до 6,0 мм² (20 - 10 AWG) методом контактной электросварки в автоматах зачистки серии CrimpCenter 6x. Станция KM-CFK формирует, сжимает и фиксирует в жесткую конструкцию отдельные жилы зачищенной многопроволочной жилы провода.

В зависимости от модели CrimpCenter могут быть компактированы один или оба конца провода. Также этот процесс можно комбинировать с другими этапами обработки. В состав системы входит станция KM-CFK, отдельный блок управления и отдельный (опциональный) блок охлаждения. Благодаря использованию дополнительного блока управления на базе ПК, оператору доступен постоянный контроль за рабочими параметрами сварки.

Особенности
• Надежное компактирование зачищенных многожильных концов провода
• Короткое время цикла
• Простая регулировка для проводов разного сечения
• Гарантия контроля качества с автоматическим хранение данных (дополнительный контроллер ПК)
• Возможна комплектация усилителями мощности средней и высокой частоты

Технические характеристики

Сечение обрабатываемых проводов0,5 -6,0 мм², (20-10 AWG) в зависимости от типа провода
Макс. усилие прижима электродов1800 Н
Макс. мощность сварки104 кВА
Напряжение холостого хода вторичной обмотки4 В
Макс. сварочный ток20 кА
Ток короткого замыкания вторичной обмотки26 кА
Электропитание3 L/N/PE, 400 В (AC), 50 Гц (опционально 60 Гц), 32 или 63 А
Габаритные размеры (ДхШхВ)KM-CFK 660 x 180 x 470 мм/Блок управления: 600 x 550 x 220 мм/Блок охлаждения: 600 x 500 x 320 мм
ВесKM-CFK: около 90 кг/Блок управления: около 22 кг/Блок охлаждения: около 42 кг
