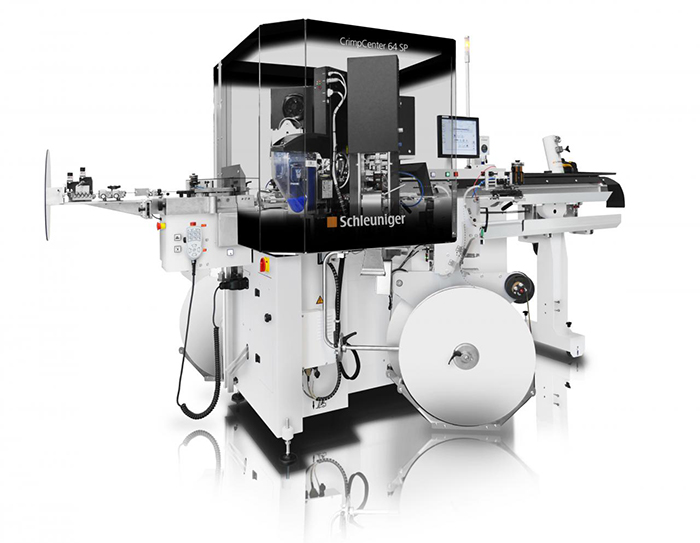

Автомат начального уровня CrimpCenter 64 SP



Автомат комплексной обработки провода CrimpCenter 64 SP предназначен для автоматической мерной резки, зачистки проводов и опрессовки на них контактов. Производитель оборудования – компания Schleuniger Швейцария.

CrimpCenter 64 SP это станок начального уровня, предназначенный для обработки одножильных проводов с поперечным сечением проводника от 0,13 до 6 мм². На автомате могут быть установлены четыре рабочие станции. В зависимости от производственных задач в CrimpCenter 64 SP возможно использование следующих устройств:
• Станция опрессовки контактов на провод с интегрированным монитором контроля качества обжима (не более 2 шт.).
• Станция захвата двух проводов для опрессовки двух заготовок в один контакт.
• Станция установки уплотнителя.
• Станция подкрутки жилы провода.
• Станция лужения жилы провода.

В автомате CrimpCenter 64 SP используются новейшие разработки компании Schleuniger, позволяющие использовать его как первоклассный станок для сложного и высокоточного производства с высокими требованиями к качеству получаемой продукции. Все решения, используемые в CrimpCenter 64 SP, направлены на максимально быструю подготовку оборудования к процессу производства, изготовление качественных изделий и снижение потерь рабочего времени.

Система быстрой смены обжимаемых контактов Dual ToolingShuttle, в виде передвижного блока с местами для установки аппликатора, катушки с контактами и приспособлением для смотки бумаги, позволяет заранее, параллельно с работой автомата, установить катушку с новыми контактами и аппликатор и подготовить его к работе. После плановой остановки автомата, оператор в течение 30 секунд меняет аппликатор и контакты и возобновляет работу оборудования.

Кроме того, в автомате реализован ряд дополнительных инновации, направленных на улучшение качества получаемой продукции:
• Сохранение по умолчанию оптимальных рабочих параметров.
• Автоматическая регулировка давления конвейерных лент и захватных систем.
• Улучшенная конструкция блока рихтовки провода.
• Бережная система подачи тонкого провода с мягкой изоляцией.
• Система захватов для выравнивания готовых проводов внутри партии для их удобного извлечения.

Программное обеспечение EASY ProductionServer, применяемое в CrimpCenter 64 SP, не только обеспечивает быструю, простую и понятную настройку автомата, но и позволяет создавать сеть из неограниченного количества машин. В такой сети планировать работу всех автоматов, управлять производственными процессами и заказами, производить мониторинг работы участка в режиме реального времени можно с одной центральной рабочей станции.

Автомат CrimpCenter 64 SP работает совместно с устройством подачи провода PreFeeder 60. К автомату может подключаться устройство маркировки провода, такое как автомат горячего тиснения или каплеструйный принтер.

Варианты обработки

Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов



Маркировка провода



Сторона 1 – опрессовка/Сторона 2 - опрессовка разных контактов с одним уплотнителем



Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов с двумя уплотнителями



Опрессовка контактов с двух сторон с одним уплотнителем



Опрессовка изолированных контактов



Опрессовка контактов с двух сторон



Опрессовка контактов с двух сторон с двумя уплотнителями



Сторона 1 – опрессовка/Сторона 2 – подкрутка жилы и лужение



Сторона 1 – опрессовка с уплотнителем/Сторона 2 – подкрутка жилы и лужение



Технические характеристики

Количество рабочих станции4 (не более двух станций обжима контактов)
Длина резки 60 мм – 65 м (опционально от 35 мм)
Длина зачисткиСторона 1 – от 0,1 до 18 мм/Сторона 2 – от 0,1 до 18 мм
Сечение обрабатываемых проводов0,013 – 6 мм² (Опционально от 0,05 мм²)
Максимальный внешний диаметр 6,3 мм
Скорость подачи провода До 12 м/сек
Электропитание 3/N/PE АС 210 500 В; 50/60 Гц; 16 А
Сжатый воздух 6 бар, сухой, очищенный воздух без масла
Габаритные размеры (ДхШхВ)3800х1450х1860 мм (при длине конвейера 2 м)
Высота, с открытым защитным экраном Прибл. 2900 мм
ВесПрибл. 590 кг, базовая машина и защитный экран/Прибл. 980 кг, вкл. 4 рабочие станции и опции/Прибл. 150 кг Dual ToolingShuttle
Дополнительная информация Рекомендуется предварительное тестирование образцов проводов, контактов и уплотнителей для определения возможности их обработки и выбора оптимальной комплектации оборудования.
