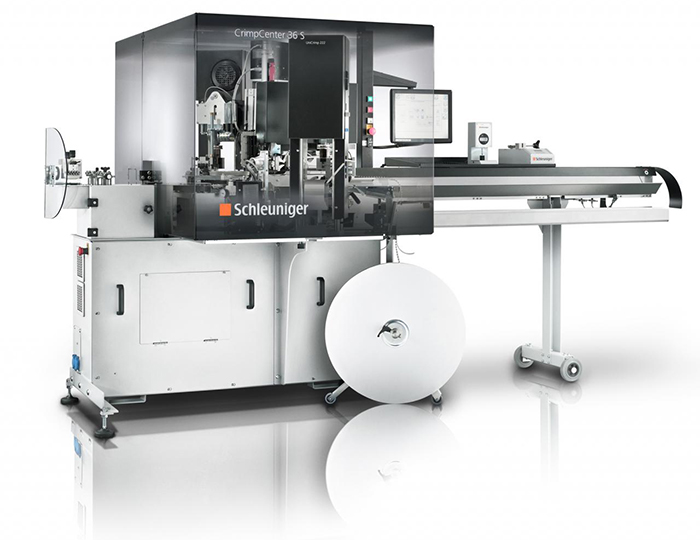

Автомат комплексной обработки провода CrimpCenter 36 S предназначен для автоматической мерной резки, зачистки проводов и опрессовки на них контактов. Производитель оборудования – компания Schleuniger Швейцария.
В автомате CrimpCenter 36 S используются новейшие разработки компании Schleuniger, позволяющие использовать его как первоклассный станок для сложного производства с высокими требованиями к качеству получаемой продукции.
Различные варианты конфигурации машины позволяют производить большую номенклатуру изделий из провода.
Все данные для производства изделия вводятся с помощью сенсорного монитора через интуитивно понятный графический интерфейс пользователя с удобным меню. Рабочие параметры, например длины резки и зачистки провода, параметры обжима или данные для установки уплотнителя, могут сохраняться в памяти машины и в дальнейшем извлекаться для дальнейшего использования. Документация машины, включая инструкции по эксплуатации, идентификационные чертежи запасных частей и схемы, хранятся в электронном виде в программном обеспечении машины для немедленного использования при производственной необходимости.
Чтобы минимизировать время простоя машины в CrimpCenter 36 S используется система быстрой замены аппликаторов Schleuniger ToolingShuttle (TSS). ToolingShuttle 30 объединяет аппликатор обжима контактов, катушку с контактами и устройство смотки бумаги на одной мобильной платформе, которая позволяет подготовить новые контакты и настроить новый аппликатор параллельно с работой автомата. При плановой остановке оборудования оператор в течение 30 секунд меняет платформы с контактами и аппликаторами. Затем автомат продолжает производство.
Программное обеспечение EASY ProductionServer, применяемое в CrimpCenter 36 S, не только обеспечивает быструю, простую и понятную настройку автомата, но и позволяет создавать сеть из неограниченного количества машин. В такой сети планировать работу всех автоматов, управлять производственными процессами и заказами, производить мониторинг работы участка в режиме реального времени можно с одной центральной рабочей станции.
Автомат CrimpCenter 36 S работает совместно с устройством подачи провода PreFeeder 60. К автомату может подключаться устройство маркировки провода, например автомат горячего тиснения или каплеструйный принтер.
Варианты обработки
Технические характеристики
| Количество рабочих станции | 6 (не более трех станций обжима контактов) |
| Длина резки | 55 мм – 65 м (опционально от 35 мм) |
| Длина зачистки | Сторона 1 – от 0,1 до 18 мм/Сторона 2 – от 0,1 до 18 мм |
| Сечение обрабатываемых проводов | 0,013 – 6 мм² |
| Максимальный внешний диаметр | 4,7 мм |
| Скорость подачи провода | До 8 м/сек |
| Электропитание | 3/N/PE АС 210 500 В; 50/60 Гц; 16 А |
| Сжатый воздух | 6 бар, сухой, очищенный воздух без масла |
| Габаритные размеры (ДхШхВ) | 3175 х 1428 х 2125 мм (при длине конвейера 2 м) |
| Высота, с открытым защитным экраном | Прибл. 2750 мм |
| Вес | Прибл. 440 кг, базовая машина и защитный экран/Прибл. 750 кг, вкл. 6 рабочих станций |
| Дополнительная информация | Рекомендуется предварительное тестирование образцов проводов, контактов и уплотнителей для определения возможности их обработки и выбора оптимальной комплектации оборудования. |
