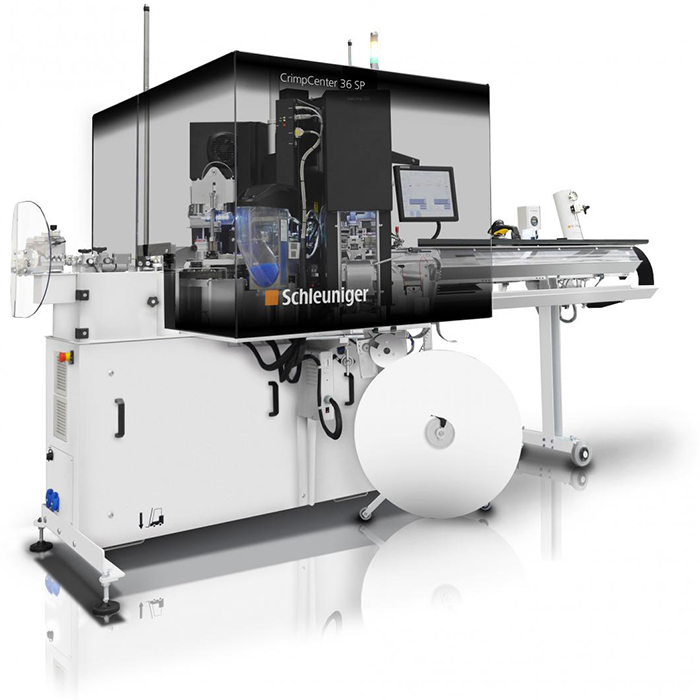

Многофункциональный автомат CrimpCenter 36 SP



Автомат комплексной обработки провода CrimpCenter 36 SP предназначен для автоматической мерной резки, зачистки проводов и опрессовки на них контактов. Производитель оборудования – компания Schleuniger Швейцария.

CrimpCenter 36 SP это многофункциональный станок, предназначенный для обработки одножильных проводов с поперечным сечением проводника от 0,13 до 6 мм². На автомате может быть установлено шесть рабочих станций. В зависимости от производственных задач в CrimpCenter 36 SP возможно использование следующих устройств:
• Станция опрессовки контактов на провод с интегрированным монитором контроля качества обжима.
• Станция опрессовки контактов на провод с интегрированным монитором контроля качества обжима и электронной системой проверки высоты обжима.
• Станция захвата двух проводов для опрессовки двух заготовок в один контакт.
• Станция установки уплотнителя.
• Станция подкрутки жилы провода.
• Станция лужения жилы провода.
В автомате CrimpCenter 36 SP используются новейшие разработки компании Schleuniger, позволяющие использовать его как первоклассный станок для сложного и высокоточного производства с высокими требованиями к качеству получаемой продукции. Речь идет о таких решениях как:
• Сохранение по умолчанию оптимальных рабочих параметров.
• Автоматическая регулировка давления конвейерных лент и захватных систем.
• Улучшенная конструкция блока рихтовки провода.
• Бережная система подачи тонкого провода с мягкой изоляцией.
• Система захватов для выравнивания готовых проводов внутри партии для их удобного извлечения.
Для повышения контроля качества выпускаемой продукции в устройство могут быть установлены следующие опции:
SmartDetect – система контроля процесса зачистки провода в реальном времени, обнаруживающая любой контакт между зачистным ножом и токоведущей жилой. Решение позволяет выявлять заготовки с возможным повреждением проводника, тем самым гарантируя высокое качество всех заготовок, полученных в партии.
WireCam - система отслеживает состояние конца заготовки провода после зачистки и установки уплотнителя. Камера делает снимок обработанного конца провода, когда он находится в движении. Основываясь на двухмерном виде сверху, программное обеспечение в реальном времени сравнивает каждый обработанный конец провода с эталонным и определяет правильность обработки заготовки.
Программное обеспечение EASY ProductionServer, применяемое в CrimpCenter 36 SP, не только обеспечивает быструю, простую и понятную настройку автомата, но и позволяет создавать сеть из неограниченного количества машин. В такой сети планировать работу всех автоматов, управлять производственными процессами и заказами, производить мониторинг работы участка в режиме реального времени можно с одной центральной рабочей станции.

Автомат CrimpCenter 36 SP работает совместно с устройством подачи провода PreFeeder 60. К автомату может подключаться устройство маркировки провода, например автомат горячего тиснения или каплеструйный принтер.

Варианты обработки

Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов



Сторона 1 – опрессовка/Сторона 2 – опрессовка/ подкрутка жилы и лужение



Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов с двумя уплотнителями



Опрессовка контактов с двух сторон с одним уплотнителем



Опрессовка контактов с двух сторон с двумя уплотнителями



Опрессовка контактов с двух сторон



Опрессовка контактов с двух сторон с двумя уплотнителями



Опрессовка изолированных контактов



Сторона 1 – опрессовка с уплотнителем/Сторона 2 – подкрутка жилы и лужение



Сторона 1 – опрессовка/Сторона 2 – подкрутка жилы и лужение



Подкрутка жилы и лужение с двух сторон



Обработка проводов с жесткой изоляцией



Ступенчатая зачистка провода



Маркировка провода



Технические характеристики

Количество рабочих станции6 (не более трех станций обжима контактов)
Длина резки 55 мм – 65 м (опционально от 35 мм)
Длина зачисткиСторона 1 – от 0,1 до 18 мм/Сторона 2 – от 0,1 до 18 мм м
Сечение обрабатываемых проводов0,013 – 6 мм²
Максимальный внешний диаметр 4,7 мм
Скорость подачи провода До 10 м/сек
Электропитание 3/N/PE АС 210 500 В; 50/60 Гц; 16 А
Сжатый воздух 6 бар, сухой, очищенный воздух без масла
Габаритные размеры (ДхШхВ)3363 х 1428 х 2155 мм (при длине конвейера 2 м)
Высота, с открытым защитным экраном Прибл. 2850 мм
ВесПрибл. 440 кг, базовая машина и защитный экран/Прибл. 750 кг, вкл. 6 рабочих станций
Рекомендуется предварительное тестирование образцов проводов, контактов и уплотнителей для определения возможности их обработки и выбора оптимальной комплектации оборудования.
