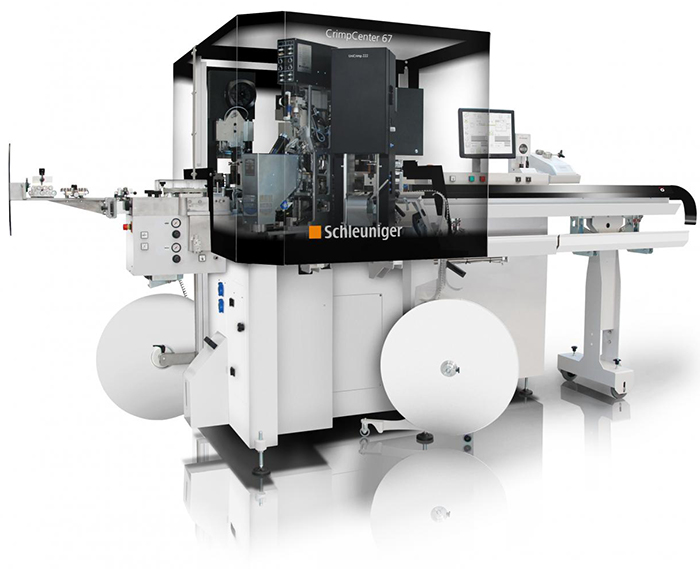

Высокоскоростной многофункциональный автомат CrimpCenter 67



Автомат комплексной обработки провода CrimpCenter 67 предназначен для автоматической мерной резки, зачистки проводов и опрессовки на них контактов. Производитель оборудования – компания Schleuniger Швейцария.

CrimpCenter 67 это высокоскоростной, многофункциональный станок, предназначенный для обработки одножильных проводов с поперечным сечением проводника от 0,13 до 6 мм² (опционально от 0,05 мм²). На автомате может быть установлено до семи рабочих станций. В зависимости от производственных задач в CrimpCenter 67 возможно использование следующих устройств:
• Станция опрессовки контактов на провод с интегрированным монитором контроля качества обжима.
• Станция захвата двух проводов для опрессовки двух заготовок в один контакт.
• Станция установки уплотнителя.
• Станция подкрутки жилы провода.
• Станция лужения жилы провода.
• Станция зачистки коаксиального кабеля.
• Станция резистивной сварки для формирования жилы провода.

В автомате CrimpCenter 67 используются современные разработки компании Schleuniger, позволяющие использовать его как первоклассный станок для сложного производства с высокими требованиями к качеству получаемой продукции.

Различные варианты конфигурации машины позволяют производить большую номенклатуру изделий из провода.

Высокая скорость подачи провода (до 12 м/сек) и использование быстросменной оснастки для замены ножей, направляющих провода, подающих ремней и одновременной замены контактов и аппликатора позволяют свести к минимуму простои оборудования и добиться максимальной производительности.

Все данные для производства изделия вводятся с помощью сенсорного монитора через интуитивно понятный графический интерфейс пользователя с удобным меню. Рабочие параметры, например длины резки и зачистки провода, параметры обжима или данные для установки уплотнителя, могут сохраняться в памяти машины и в дальнейшем извлекаться для дальнейшего использования. Документация машины, включая инструкции по эксплуатации, идентификационные чертежи запасных частей и схемы, хранятся в электронном виде в программном обеспечении машины для немедленного использования при производственной необходимости.

Программное обеспечение EASY ProductionServer, применяемое в CrimpCenter 67, не только обеспечивает быструю, простую и понятную настройку автомата, но и позволяет создавать сеть из неограниченного количества машин. В такой сети планировать работу всех автоматов, управлять производственными процессами и заказами, производить мониторинг работы участка в режиме реального времени можно с одной центральной рабочей станции.

Автомат CrimpCenter 67 работает совместно с устройствами подачи провода PreFeeder 60 или PreFeeder 4650. К автомату может подключаться устройство маркировки провода - автомат горячего тиснения изоляции провода.

Варианты обработки

Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов



Зачистка коаксиального кабеля


Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов с одним уплотнителем

Резистивная сварка для формирования конца провода


Зачистка изоляции в центральной части заготовки («оконная» зачистка)


Сторона 1 – опрессовка/Сторона 2 - опрессовка одинаковых контактов с двумя уплотнителями

Сторона 1 – опрессовка/Сторона 2 - опрессовка разных контактов

Опрессовка контактов с двух сторон с одним уплотнителем

Опрессовка контактов с двух сторон

Опрессовка контактов с двух сторон с двумя уплотнителями

Опрессовка изолированных контактов

Сторона 1 – опрессовка с уплотнителем/Сторона 2 – подкрутка жилы и лужение


Сторона 1 – опрессовка/Сторона 2 – подкрутка жилы и лужение

Подкрутка жилы и лужение с двух сторон

Обработка проводов с жесткой изоляцией

Ступенчатая зачистка провода

Маркировка провода

Смотка заготовки провода в бухту

Сторона 1 – опрессовка/Сторона 2 – опрессовка, подкрутка жилы и лужение

Технические характеристики

Количество рабочих станции7 (не более трех станций обжима контактов)
Сечение обрабатываемых проводов

0,013 – 6 мм²

(Опционально от 0,05 мм²)

Длина резки 55 мм – 65 м (опционально от 35 мм)
Длина зачистки

Сторона 1 – от 0,1 до 18 мм (опционально до 26 мм)

Сторона 2 – от 0,1 до 18 мм

Скорость подачи провода До 12 м/сек
Электропитание3/N/PE АС 210 500 В; 50/60 Гц; 16 А
Сжатый воздух 6 бар, сухой, очищенный воздух без масла
Габаритные размеры размеры (ДхШхВ) включая сборщик и рихтовщик провода3740 х 1750 х 1850 мм (при длине конвейера 2 м)
Высота, с открытым защитным экраном Прибл. 2850 мм
Вес

Прибл. 625 кг, базовая машина и защитный экран

Прибл. 980 кг, вкл. 7 рабочих станций

Дополнительная информация Рекомендуется предварительное тестирование образцов проводов и кабелей для определения возможности их обработки и выбора оптимальной комплектации оборудования.
