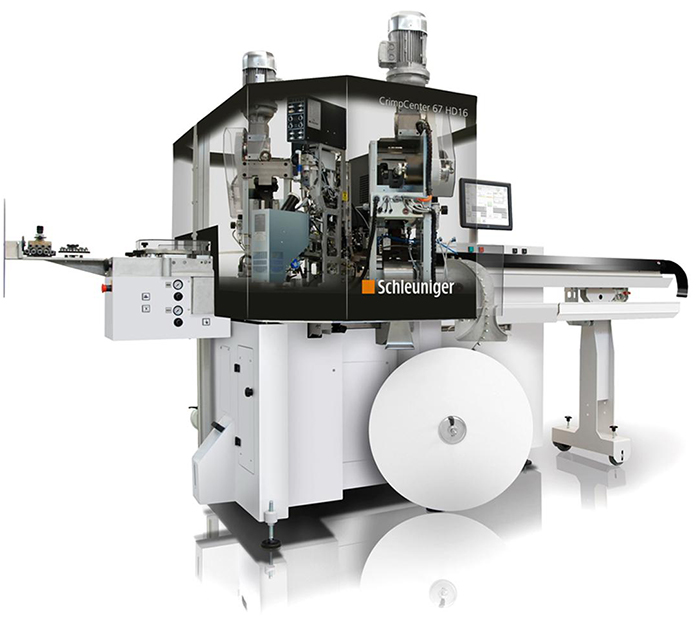

Автомат для проводов сечением 6-16 мм² CrimpCenter 67 HD16



Автомат комплексной обработки провода CrimpCenter 67 предназначен для автоматической мерной резки, зачистки проводов и опрессовки на них контактов. Производитель оборудования – компания Schleuniger Швейцария.

CrimpCenter 67 HD16 это специальный станок для тяжелых условий работы, предназначенный для обработки одножильных проводов с поперечным сечением проводника от 6 до 16 мм². На автомате может быть установлено до четырех рабочих станций. В зависимости от производственных задач в CrimpCenter 67 HD16 возможно использование следующих устройств:
• Станция опрессовки контактов на провод с интегрированным монитором контроля качества обжима.
• Станция установки уплотнителя.
• Интеграция станций для других операции в зависимости от задач заказчика.

Это универсальный автомат, способный подавать провода со скоростью до 12 м/сек. и производить высококачественную обработку проводов больших сечений с максимальными качеством и производительностью.

Высокая скорость подачи провода и использование быстросменной оснастки для замены ножей, направляющих провода, подающих ремней, контактов и аппликатора позволяют свести к минимуму простои оборудования и добиться максимальной производительности.

Все данные для производства изделия вводятся с помощью сенсорного монитора через интуитивно понятный графический интерфейс пользователя с удобным меню. Рабочие параметры, например длины резки и зачистки провода, параметры обжима или данные для установки уплотнителя, могут сохраняться в памяти машины и в дальнейшем извлекаться для дальнейшего использования.

Документация машины, включая инструкции по эксплуатации, идентификационные чертежи запасных частей и схемы, хранятся в электронном виде в программном обеспечении машины для немедленного использования при производственной необходимости.

Программное обеспечение EASY ProductionServer, применяемое в CrimpCenter 67 HD16, не только обеспечивает быструю, простую и понятную настройку автомата, но и позволяет создавать сеть из неограниченного количества машин. В такой сети планировать работу всех автоматов, управлять производственными процессами и заказами, производить мониторинг работы участка в режиме реального времени можно с одной центральной рабочей станции.

К автомату CrimpCenter 67 16HD может подключаться устройство маркировки провода - автомат горячего тиснения изоляции провода.

Варианты обработки

Опрессовка контактов с двух сторон


Опрессовка контактов с двух сторон с одним уплотнителем


Ступенчатая зачистка провода

Опрессовка контактов с двух сторон с двумя уплотнителями


Маркировка провода


Технические характеристики

Количество рабочих станции4 (не более двух станций обжима контактов)
Длина резки 55 мм – 65 м (опционально от 35 мм)
Длина зачистки

Сторона 1 – от 0,1 до 18 мм (опционально до 26 мм)

Сторона 2 – от 0,1 до 18 мм

Сечение обрабатываемых проводов6 – 16 мм²(Опционально от 0,13 до 6 мм² или от 6 до 25 мм²)
Скорость подачи провода До 12 м/сек
Электропитание 3/N/PE АС 210 500 В; 50/60 Гц; 16 А
Сжатый воздух 6 бар, сухой, очищенный воздух без масла
Габаритные размеры (ДхШхВ)3740 х 1800 х 2500 мм (при длине конвейера 2 м)
Высота, с открытым защитным экраномПрибл. 2850 мм
Вес

Прибл. 750 кг, базовая машина и защитный экран

Прибл. 1150 кг, вкл. 4 рабочих станций

Дополнительная информация Рекомендуется предварительное тестирование образцов проводов и кабелей для определения возможности их обработки и выбора оптимальной комплектации оборудования.
