Зачистка оболочки диаметром до 26 мм

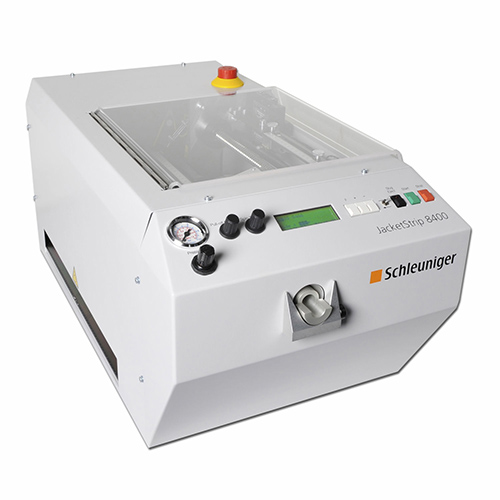

Настольный электропневматический полуавтомат JacketStrip8400 предназначен для зачистки внешней изоляции и оболочки проводов и кабелей диаметром до 26 мм. Производитель оборудования – компания Schleuniger Швейцария.

Полуавтомат производит полную, частичную и «оконную» зачистку изоляции на длину до 200 мм. Прорезание изоляции производится комплектом из 4-х вращающихся ножей и позволяет точно и качественно прорезать изоляцию различной толщины и мягкости.

После прорезания оболочки кабеля, она удаляется с помощью мощного электродвигателя. При этом оператор указывает какой тип зачистки необходим: полная, частичная или «оконная». Фиксирующие захваты с пневматическим приводом гарантируют оптимальное усилие фиксации кабеля во время зачистки. Отходы изоляционного материала автоматически удаляются из рабочей зоны.

Варианты обработки

Полная зачистка кабеля


Удаление внешней оболочки многослойных кабелей


Частичная зачистка кабеля


Зачистка силовых проводов


«Оконная» зачистка провода


Технические характеристики

Внешний диаметр обрабатываемого проводаДо 26 мм
Погрешность диаметра0,1 – 0,25 мм, в зависимости от диаметра кабеля
Длина зачистки
Регулируемая по шкале: от 10 до 500 мм
Нерегулируемая: без ограничения длины
Время циклаОколо 2 с (в зависимости от толщины изоляции и длины зачистки)
Длина полной зачистки
От 7 до 200 мм стандартно
От 200 до 400 мм, опционально
Длина частичной зачистки От 20 до 190 мм
Типы обрабатываемой изоляцииПВХ, полиуретан, резина, тефлон, фибергласс, фторопласт, каптон и т. д.
ИнтерфейсыНожная педаль
Сжатый воздух 6 Бар
Электропитание220 В, 50/60 Гц
Габаритные размеры, мм690х370х330 мм
Вес
48 кг, стандартно
56 кг, опционально
