Зачистка внешней оболочки диаметром от 2,5 до 25 мм

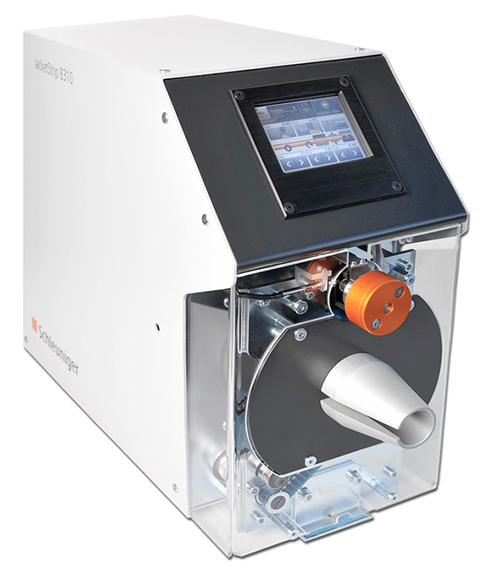

Настольный электропневматический полуавтомат JacketStrip8310 предназначен для зачистки внешней оболочки проводов и кабелей диаметром от 2,5 до 25 мм. Производитель оборудования – компания Schleuniger Швейцария.

Это уникальное устройство, способное прорезать внешнюю оболочку кабелей цилиндрической, овальной или изменяющейся формы типа «витая пара» без повреждения внутренних проводов или экрана кабеля.

Полуавтомат производит осевые (продольные) и радиальные (осевые) прорезания внешней оболочки кабеля на заданном участке. Прорезание изоляции выполняют специальные «плавающие» ножи, которые прорезают изоляцию на заданную глубину, при этом повторяя все изменения формы кабеля на зачищаемом участке.

Радиальное (продольное) прорезание изоляции производится за счет вытягивания кабеля оператором из машины. Затем оператор вручную удаляет отрезанный участок изоляции.

Варианты обработки

Прорезание внешней оболочки


Удаление внешней оболочки многослойных кабелей


Зачистка некруглого кабеля


Зачистка силовых проводов


Технические характеристики

Внешний диаметр обрабатываемого проводаОт 2,5 до 25 мм
Точность глубины врезания±0,03 мм
Длина зачистки
Регулируемая по шкале: от 10 до 500 мм
Нерегулируемая: без ограничения длины
Время циклаОколо 2 с (в зависимости от длины зачистки)
Типы ножей
Радиальный – 1 шт.
Осевой – 1 шт.
Типы обрабатываемой изоляцииПВХ, полиуретан, резина, тефлон, фибергласс, фторопласт, каптон и т. д.
ИнтерфейсыНожная педаль, USB "Host", I/O
Сжатый воздух 6 Бар
Электропитание220 В, 50/60 Гц
Габаритные размеры, мм
470х190х355 мм,
без направляющей со шкалой длины зачистки
Вес (базовая часть)26,5 кг
