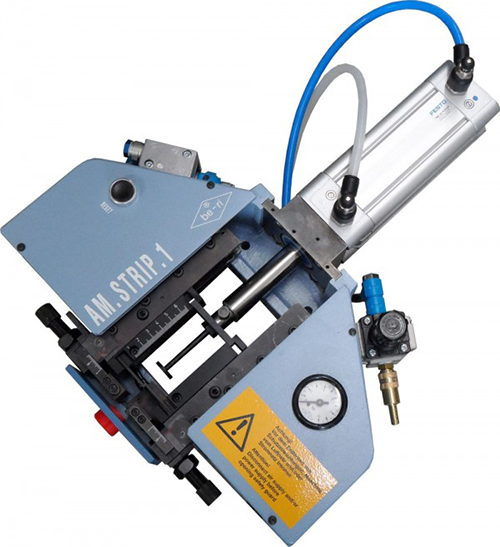

Пневматическое устройство зачистки кабеля диаметром до 15 мм



Настольный пневматический полуавтомат AM.STRIP.1 предназначен для зачистки внешней изоляции и оболочки круглых проводов и кабелей диаметром до 15 мм и плоских кабелей шириной до 20 мм. Производитель оборудования – компания FEINTECHNIK R.Rittmeyer GmbH Германия.

Полуавтомат производит полную зачистку изоляции на длину до 65 мм или частичную зачистку изоляции на длину до 250 мм. В зависимости от конструкции провода и типа снимаемой изоляции в устройстве могут использоваться различные типы зачистных ножей.

AM.STRIP.1 это простое и экономичное устройство, способное зачищать провода и кабели, существенно отличающиеся не только по типу но и по качеству. Мощный пневматический привод механизма стягивания позволяет легко удалять в том числе и внешнюю изоляцию, прикипевшую ко внутренним проводникам или токоведущей жиле. При этом сам привод практически не изнашивается, благодаря простоте конструкции.

Полуавтомат прост и удобен в работе. Настройка машины производится при помощи механических ручек за несколько секунд. Оператор вставляет заготовку в машину до упора и запускает процесс зачистки нажатием ножной педали. Модель AM.STRIP.1S оснащается пневматическим сенсором запуска цикла обработки.

Полуавтомат зачистки провода AM.STRIP.1 оснащен системой защитных блокировок, обеспечивающих безопасную работу оператора.

Варианты обработки



1. Зачистка изоляции проводов.
2. Зачистка оболочки кабеля с зачисткой внутренних проводников.
3. Зачистка оболочки кабеля с зачисткой и подрезкой внутренних проводников на разную длину.
4. Зачистка изоляции и продольное разделение жил плоского шлейфа.
5. Зачистка оболочки некруглых проводов.
6. Зачистка оболочки кабелей с параллельными проводниками.
7. Зачистка оболочки кабелей с переплетенными проводниками.
8. Зачистка оболочки плоских кабелей.

Технические характеристики

Внешний диаметр обрабатываемого проводаОт 0,5 до 15 мм
Ширина плоского проводадо 20 мм
Длина полной зачистки до 65 мм (AM.STRIP.1S до 55 мм)
Длина частичной зачистки До 250 мм
Сжатый воздух 6 – 7 Бар
Потребление сжатого воздухадо 2 л
Габаритные размеры, мм340х340х150 мм
Вес (базовая часть)12,2 кг
