Пневматическое устройство зачистки кабеля диаметром до 35 мм

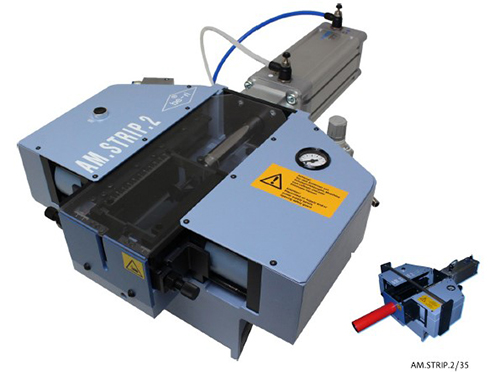

Настольные пневматические полуавтоматы серии AM.STRIP.2 предназначены для зачистки внешней изоляции и оболочки круглых и плоских проводов и кабелей. Модельный ряд включает в себя полуавтоматы AM.STRIP.2, AM.STRIP.2S, AM.STRIP.2 V, AM.STRIP.2/35. Производитель оборудования – компания FEINTECHNIK R.Rittmeyer GmbH Германия.

Различные модели полуавтоматов серии AM.STRIP.2 производят полную зачистку изоляции на длину до 230 мм или частичную зачистку изоляции на длину до 450 мм. Для максимально качественного и аккуратного удаления изоляции в устройстве могут использоваться различные типы зачистных ножей.

AM.STRIP.2 это простое и экономичное устройство, способное зачищать провода и кабели, существенно отличающиеся не только по типу но и по качеству. Мощный пневматический привод механизма стягивания позволяет легко удалять в том числе и внешнюю изоляцию, прикипевшую ко внутренним проводникам или токоведущей жиле. При этом сам привод практически не изнашивается, благодаря простоте конструкции.

Полуавтомат прост и удобен в работе. Настройка машины производится при помощи механических ручек за несколько секунд. Оператор вставляет заготовку в машину до упора и запускает процесс зачистки нажатием ножной педали. Модель AM.STRIP.2S оснащается пневматическим сенсором запуска цикла обработки.

Полуавтоматы зачистки провода AM.STRIP.2 оснащены системой защитных блокировок, обеспечивающих безопасную работу оператора.

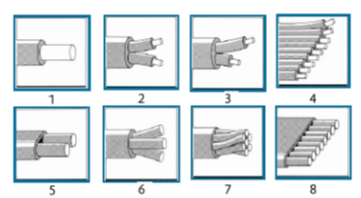

Варианты обработки



1. Зачистка изоляции проводов.
2. Зачистка оболочки кабеля с зачисткой внутренних проводников.
3. Зачистка оболочки кабеля с зачисткой и подрезкой внутренних проводников на разную длину.
4. Зачистка изоляции и продольное разделение жил плоского шлейфа.
5. Зачистка оболочки некруглых проводов.
6. Зачистка оболочки кабелей с параллельными проводниками.
7. Зачистка оболочки кабелей с переплетенными проводниками.
8. Зачистка оболочки плоских кабелей.

Технические характеристики

МодельAM.STRIP.2AM.STRIP.2VAM.STRIP.2SAM.STRIP.2/35
Внешний диаметр обрабатываемого провода1,0 – 25 мм1,0 – 35 мм
Ширина плоского проводадо 30 мм
Длина полной зачистки до 120 ммдо 230 ммдо 110 ммдо 120 мм
Длина частичной зачистки до 250 ммдо 450 ммдо 250 мм
Сжатый воздух 6 – 7 Бар
Потребление сжатого воздухадо 7 л до 11 лдо 7 л
Габаритные размеры, мм430х550х200340х680х235430х550х200430х550х200
Вес (базовая часть)25 кг26,8 кг25 кг
