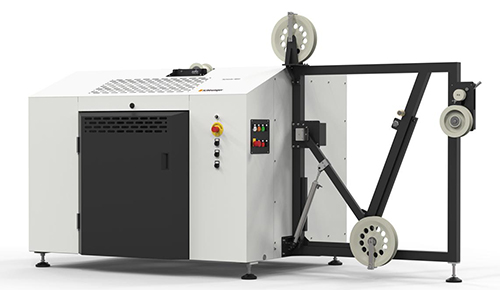

Устройство подачи провода PreFeeder 4850



PreFeeder 4850 – это мощное устройство подачи кабеля с барабанов весом до 600 кг и максимальным диаметром до 1070 мм. Система отличается простотой в конструкции и в работе.

Для легкой загрузки и выгрузки барабанов PreFeeder 4850 использует зажимную конструкцию фиксации барабанов. Все валы, фиксирующие барабан, имеют электропривод возвратно-поступательного движения валов, поэтому нет необходимости одевать барабан с кабелем на специальный вал, который будет вращать барабан. Барабан зажимается с двух сторон двумя отдельными валами, которые фиксируют барабан и затем вращают его. Так как механизм выдвижения валов имеет электрический привод, установка и замена барабанов требует минимальное участие оператора.

В зависимости от размещения линии обработки провода и размеров производственного помещения предлагаются разные конфигурации установки, отличающиеся направлением подачи провода:

1. Подача провода влево от корпуса машины (боковая левая подача).
2. Подача провода вправо от корпуса машины (боковая правая подача).
3. Подача провода через заднюю стену машины (фронтальная подача).

Технические характеристики

Диаметр барабана с кабелем 400–1070 мм
Ширина барабана с кабелем 280 – 710 мм
Диаметр посадочного отверстия барабана 40 – 125 мм
Максимальный вес барабана с проводом 600 кг
Максимальный диаметр провода 35 мм
Скорость вращения катушки До 280 об/мин, регулируемая для оптимальной подачи
Вместимость аккумулятора в зависимости от диаметра провода
1420 мм – одна петля, диаметр провода до 35 мм;
Опционально 2900 мм – две петли, диаметр до 16 мм;
Опционально 8200 мм – пять петель, диаметр до 6 мм
Сжатый воздух 6 бар
Электропитание 3×400 В (AC), N/16 А, 5 кВт
Масса 870 кг
Размеры (Д×Ш×В)
2810×1750×1700 мм – фронтальная подача
3170×1450×1700 мм – боковая подача
